概述

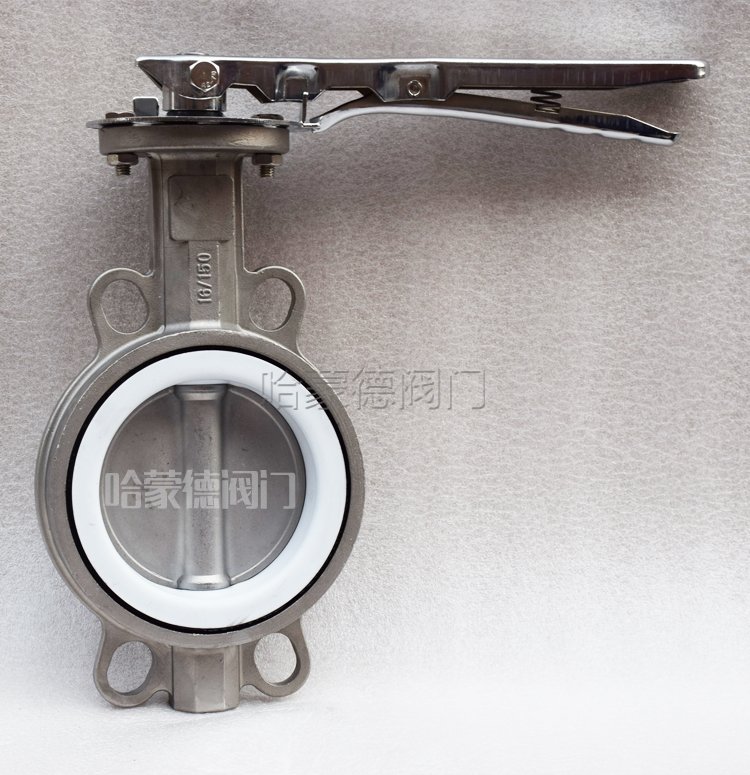

D71F-16P手柄不锈钢四氟蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

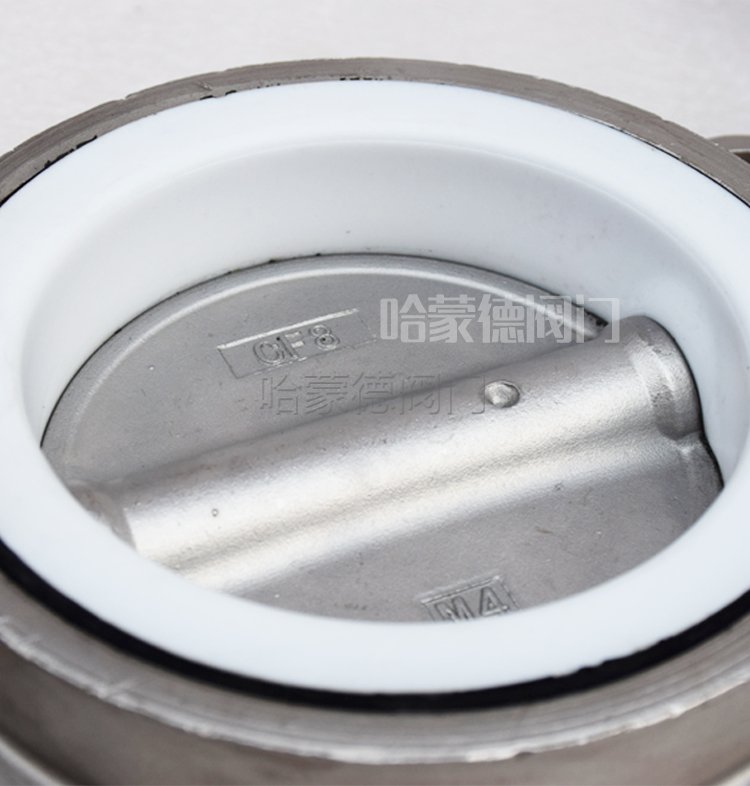

对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
特点
- 小型轻便，容易拆装及维修，并可有任意位置安装。
- 结构简单，紧凑，90°回转启闭迅速。
- 操作扭矩小，省力轻巧。
- 流量特性趋于直线，调节性能好。
- 启闭试验次数多达数万次，寿命长。
- 达到完全密封，气体试验泄漏为零。
- 选择不同零部件材质，可适用多种介质。
结构示意图
D71X/J-（6,10,16）Z.Q.C.P.R系列尺寸
| 公称通径 |
结构长度 （标准值） |
外形尺寸（参考值） | 连接尺寸（标准值） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||
| 毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/ | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 |
8-22 |
声明：本文中所有文字、数据、图片均只适用于参考，D71F-16P手柄不锈钢四氟蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：022-85190966-1 。
