D71X-16P手柄软密封不锈钢蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-84985528
  • 技术:022-85190966-2

概述

D71PX-16手柄对夹式软密封不锈钢蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

特点

  • 小型轻便,容易拆装及维修,并可有任意位置安装。
  • 结构简单,紧凑,90°回转启闭迅速。
  • 操作扭矩小,省力轻巧。
  • 流量特性趋于直线,调节性能好。
  • 启闭试验次数多达数万次,寿命长。
  • 达到完全密封,气体试验泄漏为零。
  • 选择不同零部件材质,可适用多种介质。

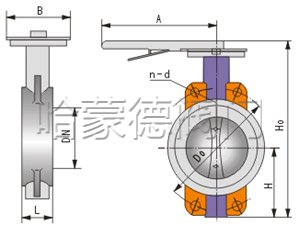

结构示意图

手柄软密封不锈钢蝶阀

D71X/J-(6,10,16)Z.Q.C.P.R系列尺寸

公称通径 结构长度
(标准值)
外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/ 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

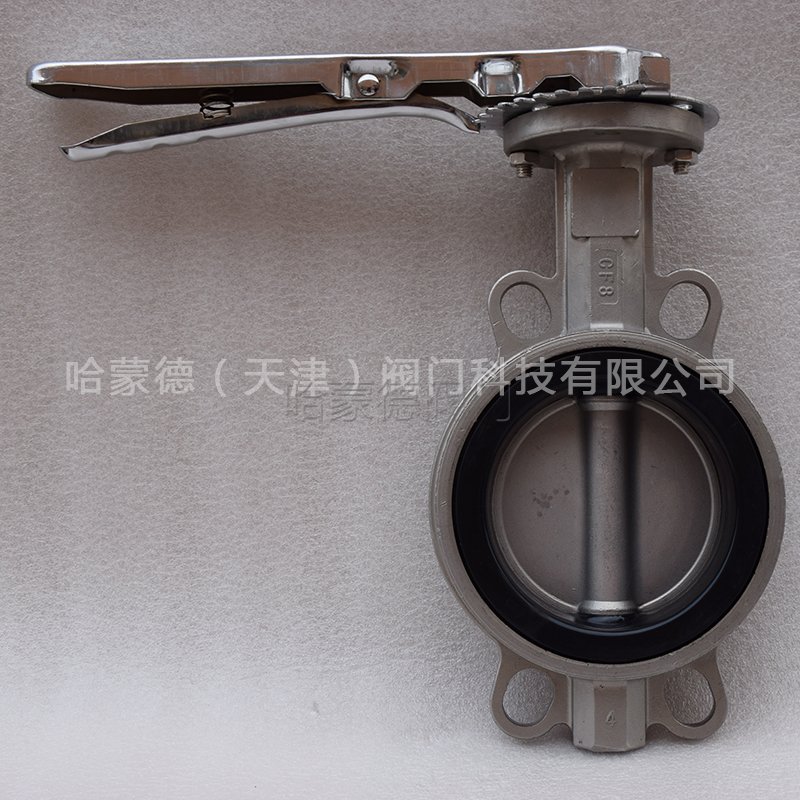

D71PX-16手柄对夹式软密封不锈钢蝶阀

声明:本文中所有文字、数据、图片均只适用于参考,D71X-16P手柄软密封不锈钢蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
