当前位置： 液压截止阀-JZF-T型高压截止阀
- 质量稳定：实行全过程质量监控，细致入微，全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户！
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 销售：022-85190966-1
- 传真：022-24919002
- 技术：022-85190966-5
图形符号：
型号说明：
① 产品代号：JZF截止阀
② 结构形式：T型
③ 公称通径：10、15、25mm
技术参数：
阀体材料：1Cr18Ni9Ti
工作压力：40MPa
工作介质：液压油、水
适用温度：-40～+120℃

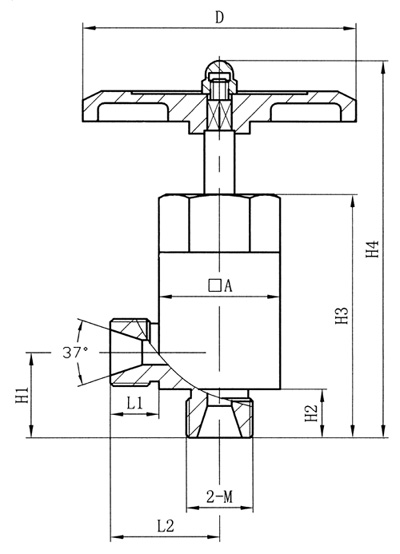

外形尺寸：
|
型号 |
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
□A |
D |
2-M |
|
JZF-T10 |
16 |
36 |
28 |
16 |
80 |
124.1 |
40×40 |
Ф90 |
2-M22×1.5 |
|
JZF-T15 |
24 |
44 |
42 |
24 |
92 |
133.5 |
40×40 |
Ф90 |
2-M27×1.5 |
|
JZF-T20 |
27 |
52 |
50 |
27 |
119 |
167 |
50×50 |
Ф125 |
2-M39×1.5 |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的JZF-T型高压截止阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
声明：本文中所有文字、数据、图片均只适用于参考，JZF-T型高压截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：022-85190966-1 。
