图形符号：
型号说明：
① 系列代号：S型直通单向阀
② 公称通径：06、08、10、15、20、25、32 mm
③ 结构形式：A=管式、B=板式
④ 开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa
⑤ 连接螺纹：1=英制、2=公制
技术参数：
工作压力：31.5MPa
温度范围：-30～+80℃
粘度范围：2.8～500平方毫米/s
工作介质：矿物油

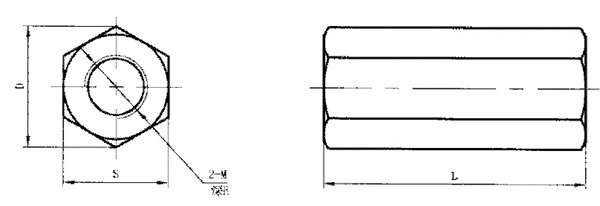

外形尺寸：
|
通径 |
型号 |
最大流量 |
尺寸(mm) |
||||
|
L |
E |
S |
T |
M |
|||
|
06 |
S06A*/1 |
15 |
58 |
22 |
19 |
12 |
M14×1.5 |
|
S06A*/2 |
G1/4 |
||||||
|
08 |
S08A*/1 |
30 |
58 |
28 |
24 |
12 |
M18×1.5 |
|
S08A*/2 |
G3/8 |
||||||
|
10 |
S10A*/1 |
40 |
72 |
34.5 |
30 |
14 |
M22×1.5 |
|
S10A*/2 |
G1/2 |
||||||
|
15 |
S15A*/1 |
120 |
85 |
41.5 |
36 |
16 |
M27×2 |
|
S15A*/2 |
G3/4 |
||||||
|
20 |
S20A*/1 |
200 |
98 |
53 |
46 |
18 |
M33×2 |
|
S20A*/2 |
G1 |
||||||
|
25 |
S25A*/1 |
300 |
120 |
69 |
60 |
20 |
M42×2 |
|
S25A*/2 |
G 11/4 |
||||||
|
30 |
S30A*/1 |
400 |
132 |
75 |
65 |
22 |
M48×2 |
|
S30A*/2 |
G 11/2 |
||||||
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的S型直通单向阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
