产品概述：
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。本系列遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
出厂压力测试：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
工作原理：
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，遥控浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

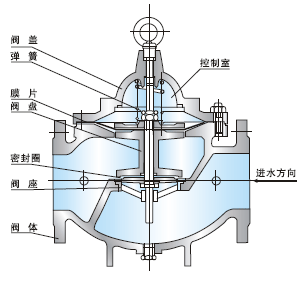

内部结构图及主要零部件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
连接尺寸（PN 1.0-2.5MPa）：
|
公称通径 |
尺 寸(mm) |
|||||
|
DN(mm) |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
130 |
325 |
179 |
212 |
116 |
|
25 |
160 |
130 |
325 |
179 |
212 |
116 |
|
32 |
180 |
130 |
325 |
179 |
212 |
116 |
|
40 |
200 |
140 |
335 |
210 |
265 |
168 |
|
50 |
203 |
140 |
335 |
210 |
265 |
168 |
|
65 |
215 |
140 |
335 |
215 |
310 |
180 |
|
80 |
241 |
145 |
345 |
245 |
350 |
210 |
|
100 |
270 |
155 |
365 |
305 |
460 |
284 |
|
125 |
300 |
165 |
385 |
365 |
520 |
310 |
|
150 |
330 |
180 |
410 |
415 |
570 |
370 |
|
200 |
400 |
205 |
465 |
510 |
840 |
463 |
|
250 |
480 |
225 |
505 |
560 |
890 |
525 |
|
300 |
550 |
245 |
545 |
658 |
1030 |
625 |
|
350 |
622 |
275 |
595 |
696 |
1090 |
705 |
|
400 |
685 |
285 |
625 |
735 |
1150 |
778 |
|
450 |
750 |
285 |
625 |
735 |
1150 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |

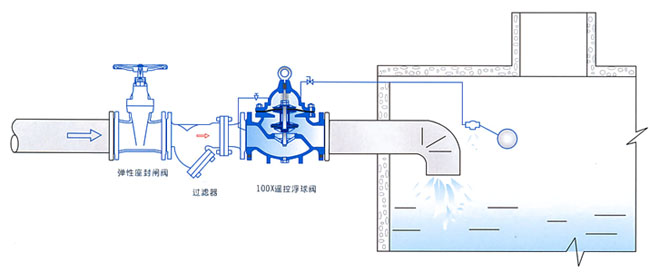

安装示意图：
【水利控制阀】就是水压控制的阀门_水力控制阀由一个主阀及其附设的导管﹑导阀﹑针型阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀、压差旁通阀、紧急关闭阀。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的100X遥控浮球阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
