产品概述：
SFCV、HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。橡胶瓣止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点：
1、具有水头损失小，不易堆积杂物，维修简便等特性。
2、该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
3、该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。
主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa) |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.1 |
1.76 |
|
适用温度℃ |
<80 |
|
|
适用介质 |
清水、油品 |
|
主要零件材料：
|
阀体、阀盖 |
铸铁、灰铸铁、碳刚(铸钢、WCB) |
|
阀瓣 |
橡胶组合件 |
|
弹簧 |
不锈刚 |

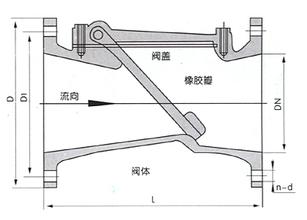

主要外形尺寸及结构图：
|
型号 |
DN |
L |
D |
D1 |
n-d |
|
HC44X-10 16 |
50 |
203 |
165 |
125 |
4 |
|
65 |
216 |
185 |
145 |
4 |
|
|
80 |
241 |
200 |
160 |
8 |
|
|
100 |
292 |
220 |
180 |
8 |
|
|
150 |
356 |
285 |
240 |
8 |
|
|
200 |
495 |
240 |
295 |
8 |
|
|
250 |
622 |
395 |
350 |
12 |
|
|
300 |
698 |
445 |
400 |
12 |
|
|
350 |
787 |
505 |
460 |
16 |
|
|
400 |
914 |
565 |
515 |
16 |
|
|
450 |
978 |
615 |
565 |
20 |
|
|
500 |
978 |
670 |
620 |
20 |
|
|
600 |
1295 |
780 |
725 |
20 |
