概述：

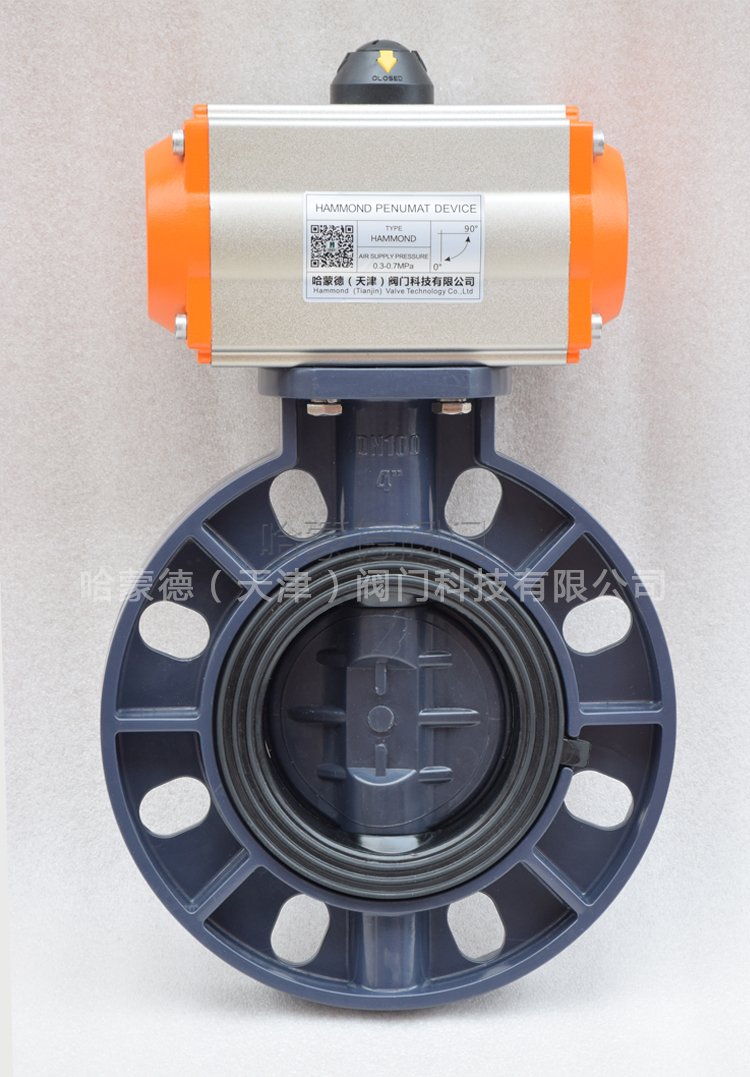

D671X气动UPVC蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点。气动UPVC蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点
1、气动UPVC蝶阀卫生指标符合国家卫生标准要求，介质中重离子含量达超纯水标准。
2、气动UPVC蝶阀具有极佳的强度和韧性，管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
3、气动UPVC蝶阀具有优良的耐化学腐蚀性能，阻燃性能为自熄性。
4、气动UPVC蝶阀重量轻、相当于钢管1/5，铜管的1/6。低热传导性能，约为钢材的1/200。
5、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
| GTD/ATD气动执行器技术参数 | UD671X气动UPVC蝶阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50～300mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0、1.6MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | UPVC、CPVC、PP | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | UPVC、CPVC、PP、PTFE |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | EPDM、NBR、FPM | |
| 动作范围 | 0～90°±5° | 结构形式 | A型 |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、PVC兼容的食品工业化学溶剂 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 重量轻、耐腐蚀、卫生无毒、流阻小 |

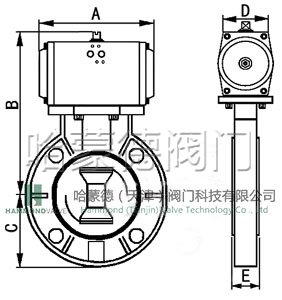

外形尺寸
| 公称通径DN | A | B | C | D | E | 执行器型号 |
| 50 | 150 | 194 | 80 | 59 | 43 | ATD-52 |
| 65 | 173 | 220 | 86 | 75 | 47.5 | ATD-63 |
| 80 | 187 | 225 | 97 | 85 | 47.5 | ATD-75 |
| 100 | 214 | 267 | 112 | 91 | 57.2 | ATD-83 |
| 125 | 265 | 310 | 125 | 104 | 66 | ATD-92 |
| 150 | 276 | 323 | 140 | 114 | 74 | ATD-105 |
| 200 | 306 | 350 | 184 | 137 | 87.5 | ATD-125 |
| 250 | 400 | 379 | 220 | 150 | 110 | ATD-140 |
| 300 | 465 | 464 | 256 | 172 | 129 | ATD-160 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
