当前位置： 弹簧式安全阀-A61H,A61Y弹簧微启式安全阀
- 质量稳定：实行全过程质量监控，细致入微，全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户！
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 销售：022-85190966-1
- 传真：022-24919002
- 技术：022-85190966-5
产品概述：
A61Y型弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P型安全阀，A61Y-320P型安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

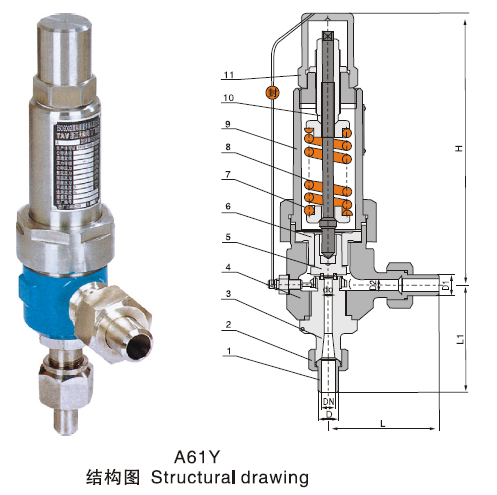

零件材料与工况：
|
NO. |
零件名称 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接头 |
20 |
1Cr18Ni9Ti |
|
2 |
接头螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
阀体 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
阀杆 |
2Cr13 |
2Cr13 |
|
9 |
阀盖 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
调节螺杆 |
45 |
2Cr13 |
|
11 |
阀帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
密封面材料 |
Y型堆焊Co基硬质合金,H型堆焊D507 |
||
主要尺寸及重量：
|
公称压力 |
公称通径 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
安装说明：
①各种A61Y不锈钢安全阀都应垂直安装。
②A61Y不锈钢安全阀出口处应无阻力，避免产生受压现象。
③A61Y不锈钢安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的A61Y不锈钢安全阀应作定期检查。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的A61H,A61Y弹簧微启式安全阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
