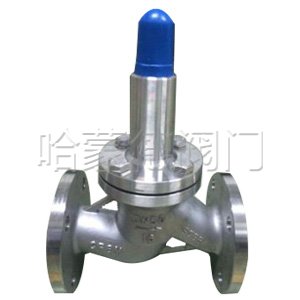

ZSX41X不锈钢梭式泄压阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5
【产品说明】
ZSX41X梭式泄压阀安装在压力设备或者管道上,当被保护系统内的压力升高超过整定压力时,梭式泄压阀自动开启,排出部分多余的介质,以防止系统压力继续升高,当系统压力降低到规定值,阀门又能自动关闭,从而保证系统安全可靠的运行。

【产品性能参数】
在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是压力锅上的泄压阀,他是简单的机械式泄压,还有暖气和空调系统的泄压阀,是水浮式泄压阀.就是在系统压力超过设计规定的时候,把压力释放一部分,使系统正常工作的一种阀门。

特点
1、准确且保持不变的安全稳定压力,一旦超压,泄压阀能充分打开及时泄压。
2、关闭速度可调,消除压力波动。
3、隔膜传动机构将操作滞后现象减小到最小。
4、它可安装在任何位置,不用改变压力设定值或从管路上拆除就可进行维修和检查。

公称压力:1.6MPa~6.4MPa
公称通径:25mm~200mm
工作温度:≤200℃
整定压力:根据用户要求
结构长度:按GB/T12221标准
连接法兰:按JB/T;GB;CB等标准
试验及检验:参照GB12243标准

【零部件材料】
零件名称 材    质
阀体、阀盖 铸钢、不锈钢
阀 座 不锈钢
阀 杆 2Cr13、CF8
密 封 PTFE
膜片压板 2Cr13、CF8
弹 簧 50CrVA

【产品外形及结构尺寸 】

公称通径 尺 寸(mm)
DN(mm) L A1 A H1 H
20 150 130 333 463 557
25 160 130 333 463 557
32 180 130 333 463 557
40 200 140 343 516 610
50 203 140 343 516 610
65 216 140 355 520 625
80 241 145 360 537 642
100 270 155 400 596 750
125 300 165 420 653 808
150 330 180 435 709 864
200 400 205 480 805 1135
250 480 225 530 855 1185
300 550 245 575 953 1325
350 622 275 620 990 1385
400 685 285 668 1030 1445
450 750 285 668 1030 1445
500 811 410 780 750 1110
600 935 456 888 850 1286

【产品外形及结构尺寸示意图】
梭式泄压阀ZSX41X-16/25C/P尺寸图哈蒙德阀门

声明:本文中所有文字、数据、图片均只适用于参考,ZSX41X不锈钢梭式泄压阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
