当前位置: 双口排气阀-QB2双口排气阀
QB2双口排气阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述:

QB2双口排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末最为理想产品,问世以来一直还续用。排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。



每小时排气量表:

规格

50

75

100

150

200

立方米/小时

4-173

85-352

14-597

22-904

27-1145

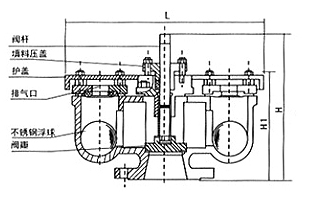

主要零配件:

1

2

3

4

5

6

7

8

9

10

阀体

密封垫

阀瓣

开槽锥端定位螺钉

阀杆

空心球

阀盖

垫片

填料

排气口垫片

11

12

13

14

15

16

17

18

19

排气端盖

螺母

护盖

螺母

专用螺柱

双头螺柱

填料压盖

螺母

双头螺柱



主要外形及连接尺寸:

型号

公称通径

主要尺寸(mm)

D

D1

D2

L

Z-φd

介质

阀体材料

QB2-10

40

145

110

85

430

4-φ18

铸铁、球墨铸铁、铸钢、不锈钢

QB2-10

50

160

125

100

430

4-φ18

QB2-10

75

195

160

135

470

4-φ18

QB2-10

100

215

180

155

500

4-φ18

QB2-10

150

280

240

210

540

8-φ20

QB2-10

200

335

295

265

700

8-φ20



声明:本文中所有文字、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的QB2双口排气阀产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!



声明:本文中所有文字、数据、图片均只适用于参考,QB2双口排气阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
