T40H手动回转式调节阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述:

T40H手动回转式调节阀主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。阀门的开关范围:由阀门上方的开度指示板指示,所指示的开关范围与阀门的开关范围一致。回转调节阀通过远距离控制器来操纵,回转角度60℃。



零部件材料:

零件名称

材料

零件名称

材料

阀盖

铸钢

杆头

不锈钢

阀体

2G25I

阀瓣

不锈钢1Cr18N9Ti

阀杆

不锈钢

阀座

不锈钢1Cr18N9Ti



产品主要性能:

公称压力PN(MPa)

公称通径DN(mm)

水压试验压力PS(MPa)

给水温度t(≤℃)

设计压差△(MPa)

最大流通面积fmax(cm2)

最大流量Qmax(T/h)

适用介质

流量特性

压力特性

泄漏量

2.5

50

3.8

425

0.4

1.89

12.1

蒸汽

进口压力保持不变,流量从大到小变化时,出口压力的偏差值为5~10%。

流量保持不变,进口压力从大到小变化时,出口压力偏差值为±5~10%。

为最大流量的0.01~0.05%。

65

2.72

17.4

80

3.56

22.8

100

6.14

39.3

150

12.26

78.5

4

50

6

425

0.5

1.89

13.6

65

2.72

19.5

80

3.56

25.5

100

6.14

44.0

10

50

15

425

0.8

5.14

45.6

80

5.76

50.3

100

8.96

78.8

125

14.5

110.5

150

18.28

160.9

200

33.38

293.36

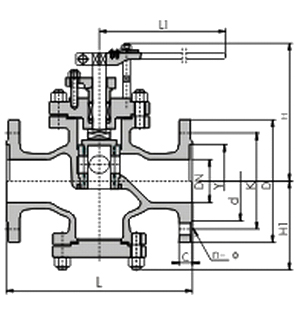

结构图:

主要外形和连接尺寸:

公称压力(MPa)

公称通径DN(mm)

主要外形尺寸和连接尺寸

L

H

H1

D

D1

D2

D6

b

f

f1

n

q

2.5

50

250

238

165

160

125

100

不带凹下部分

20

3

不带凹下部分

4

φ18

65

260

248

175

180

145

120

22

3

8

φ18

80

310

267

190

195

160

135

22

3

8

φ18

100

350

279

210

230

190

160

24

3

8

φ23

150

450

338

280

300

250

218

30

3

8

φ25

4.0

50

250

238

165

160

125

100

88

20

3

4

4

φ18

65

260

248

175

180

145

120

110

22

3

4

8

φ18

80

310

267

190

195

160

135

121

22

3

4

8

φ18

100

350

279

210

230

190

160

150

24

3

4.5

8

φ23

10.0

50

300

242

170

195

145

115

88

28

3

4

4

φ25

80

380

280

188

230

180

150

121

34

3

4.5

8

φ25

100

400

280

212

265

210

175

150

38

3

4.5

8

φ30

150

450

330

268

350

290

250

204

46

3

4.5

12

φ34

200

550

380

310

430

360

315

260

54

3

4.5

12

φ41

注*手动回转式调节阀存放安装使用注意事项:1、本阀应存放在干燥的室内2、长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。3、本阀应安装在水平管道上,必须垂直安装。阀杆向上。4、必须按图示箭头所指介质流向进行安装。



调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀(自力式调节阀)等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。

声明:本文中所有文字、数据、图片均只适用于参考,T40H手动回转式调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
