产品概述：
HXF-88全天候快开式呼吸阀驱动方式可自动也可手动开启，连接方式可选用法兰，结构形式可选用快开式，密封结构可选用软密封、硬密封。分为HXF-88A即标准型和HXF-88B即防冻型。HXF-88全天候快开式呼吸阀阀盆为硬质铝合金，其壳体为铸钢、铝合金和不锈钢三种材质。HXF-88全天候快开式呼吸阀具有通风量大、耐腐蚀等特点。HXF-88B型适用于高寒地区使用。
工作原理：
当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。
技术参数：
公称通径：DN50-DN250
执行标准：按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收
操作压力：
|
压力 |
等级 |
|||
|
A |
B |
C |
D |
|
|
呼出压力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
由用户定 |
|
吸入压力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
由用户定 |
通气量和泄漏量：
|
名称 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
代号 |
压力等级Pa |
通气量m3/h |
|||||
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
标准允许泄漏量m3/h |
≤0.04 |
≤0.4 |
|||||
部件材质：
|
名称 |
壳体 |
阀盘 |
导杆 |
阻火层 |
密封座 |
适用介质 |
|
|
代号 |
材料 |
||||||
|
Ⅰ |
ZALSi7Mg |
铸铝合金 |
铝合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳钢 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |

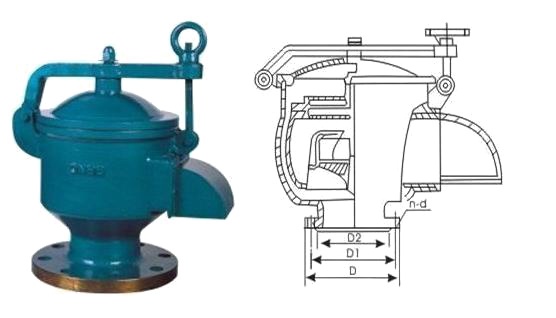

主要外形及连接尺寸：
|
通径 |
型号 |
H |
L |
D |
D2 |
D1 |
|
DN50 |
HXF-88-50 |
270 |
330 |
Φ140 |
Φ110 |
Φ90 |
|
DN80 |
HXF-88-80 |
440 |
490 |
Φ185 |
Φ150 |
Φ125 |
|
DN100 |
HXF-88-100 |
400 |
490 |
Φ205 |
Φ170 |
Φ145 |
|
DN150 |
HXF-88-150 |
500 |
610 |
Φ260 |
Φ225 |
Φ200 |
|
DN200 |
HXF-88-200 |
570 |
700 |
Φ315 |
Φ280 |
Φ225 |
|
DN250 |
HXF-88-250 |
720 |
900 |
Φ370 |
Φ335 |
Φ310 |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的HXF-88全天候快开式呼吸阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
