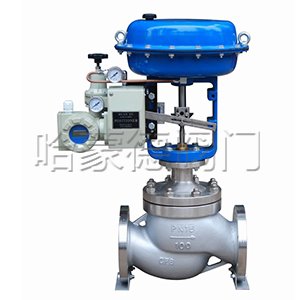

ZJHM精小型气动薄膜套筒调节阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-84985528
  • 技术:022-85190966-2
『ZJHM精小型气动薄膜套筒调节阀』专业生产厂家,由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善。『ZJHM精小型气动薄膜套筒调节阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【调节阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
调节阀】的阀体类型选择:调节阀的阀体种类很多,常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。【调节阀】在具体选择时,可做如下考虑: (1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
ZJHM精小型气动薄膜套筒调节阀概述:
ZJHM精小型气动薄膜套筒调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构
紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品种规格可供选择。
【一】主要零部件材料:
(1)阀体丨阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
(2)阀芯丨阀座:1Cr18Ni9T、司钛莱合金堆焊
(3)软密封阀芯:增强聚四氟乙烯
(4)填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
(5)垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
(6)膜盖:A3
(7)波纹膜片:丁腈橡胶夹增强涤纶织物
(8)弹簧:60Si2Mn
(9)阀杆、推杆:2Cr13、1Cr18Ni9Ti
(10)衬套:2Cr
【二】产品特点:
(1)采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
(2)套筒互换性强,拆装方便,容易维修。
(3)全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
(4)阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
(5)执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
(6)ZJHMV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
(7)ZJHMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
【三】ZJHM精小型气动薄膜套筒调节阀主要技术参数:

公称通径 DN(mm ) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数
Kv
直线 6.9 11 17.4 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
额定行程 L(mm) 16 25 40 60
膜片有效面积 Ae(cm 2 ) 280 400 600 1000
信号范围 Pr(kPa) 20 ~ 100 、 40 ~ 200
气源压力 Ps(MPa) 0.14 、 0.25
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 硬阀座不平衡型: IV 级 软阀座: VI 级
公称压力 PN(MPa) 1.0 、 1.6 、 4.0 、 6.4
工作温度 t
( ℃ )
常温型 -20 ~ 200 、 -40 ~ 250 、 -60 ~ 250
散热型 -40 ~ 450 、 -60 ~ 450
高温型 300 ~ 560
低温型 -60 ~ -100 、 -100 ~ -200 、 -200 ~ -250


本产品性能指标贯彻GB/T4213-92标准

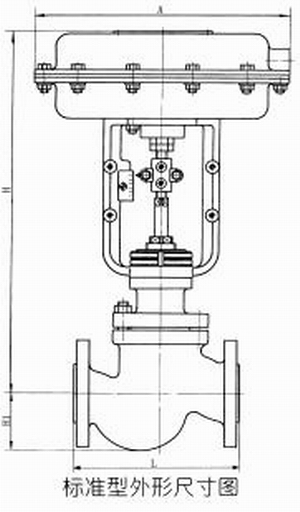

【四】产品结构尺寸图:

【五】标准型、散热型、高温型外形尺寸表

公称通径 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L PN16 , 40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H 1 PN16 52.5 57.5 70 75 82.5 92.5 100 110 125 142.5 170
PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H 标准型 PN16 429 438 474 477 502 626 662 687 836 896 987
PN40 429 438 474 477 502 626 662 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260
散热高温型 570 570 610 610 630 730 810 820 960 1090 1180

散热、高温型高度(H)为PN16的数值丨夹套型高度H1及H均增加15%
【六】波纹管密封型外形尺寸表:

公称通径 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L 150 160 180 200 230 290 310 350 400 480 600
H 1 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
H 波纹管型 499 511 560 617 620 710 767 792.5 870 1057.5 1087.5

【七】ZJHM精小型气动薄膜套筒调节阀规格重量:

公称通径 20 25 32 40 50 65 80 100 125 150 200
标准型 PN16 16 17 19 21 23 35 48 57 64 70 90
PN40 16 17 19 21 23 35 48 60 67 74 95
PN64 20 21 25 30 33 44 71 91 100 115 145
散热高温型 17 18 20 22 25 36 51 60 62 74 95
波纹管型 20 21 25 30 33 48 71 91 102 115 145
低温型 20 21 23 26 28 42 58 69 77 84 108

上表中散热高温型的重量以PN16为依据,低温型以PN40为依据
【八】ZJHM精小型气动薄膜套筒调节阀连接尺寸及标准:
1.法兰标准:铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB/T79.1-94
2.法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
3.结构长度按GB12221-89标准
4.薄膜执行机构气信号接口:内螺纹M16X1.5
5.夹套保温型夹套载热体接口:对焊Φ18X4
6.阀体法兰及法兰端面距离可以按用户指定的标准制造。
如:ANSI、JIS、DIN等标准。

手动调节阀 电动调节阀 气动调节阀 自力式调节阀

调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀(自力式调节阀)等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。
声明:本文中所有文字、数据、图片均只适用于参考,ZJHM精小型气动薄膜套筒调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
