产品概述：
ZMQSY气动Y型疏水阀特别适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式，阀门具有最佳的Cv值，产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料，能起到最佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。
结构特点：
①、采用气动装置作为执行机构,对阀门的控制精确、安全、有效。
②、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。
标准规范：
|
设计制造标准 |
JB/T3595、E101、ANSIB16.34 |
|
结构长度标准 |
GB/T12221-2005 |
|
对接焊坡口尺寸 |
按ANSIB16.25 |
|
承接焊尺寸 |
按ANSIB16.34 |
|
承插焊口径范围 |
1/2″～2-1/2″ |
|
对接焊口径范围 |
1/2″～4″ |
|
压力温度等级 |
GB/T12224-2005 |
|
试验检验标准 |
JB/T3595 |
零部件材料与工况：
|
零件名称 |
材料 |
||
|
阀体 |
25+Stellite21 |
12Cr1MoV+Stellite21 |
0Cr17Ni12Mo2+Stellite21 |
|
阀瓣 |
25+Stellite21 |
12Cr1MoV+Stellite21 |
Stellite21 |
|
阀杆 |
1Cr13 |
25Cr2Mo1V |
0Cr17Ni4Cu4Nb |
|
填料箱 |
25 |
12Cr1MoV |
0Cr17Ni12Mo2 |
|
压板 |
1Cr13 |
1Cr13 |
0Cr17Ni12Mo2 |
|
填料 |
夹不锈钢丝编织柔性石墨 |
夹不锈钢丝编织柔性石墨 |
夹不锈钢丝编织柔性石墨 |
|
填料垫 |
1Cr13 |
1Cr13 |
0Cr17Ni12Mo2 |
|
密封垫 |
夹316丝高目柔性石墨 |
夹316丝高目柔性石墨 |
夹316丝高目柔性石墨 |

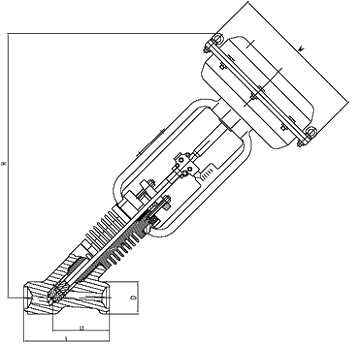

结构图：
主要连接尺寸及重量：
|
公称通径 |
300、600、900、 1690LB（相当于P55 100） |
2680LB（相当于P55 170） |
||||||||||
|
L |
L1 |
D |
W |
H |
G(kg) |
L |
L1 |
D |
W |
H |
G(kg) |
|
|
1/2〃 |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
|
3/4〃 |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
|
1〃 |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
|
1-1/4〃 |
170 |
122 |
81 |
363 |
554 |
46.8 |
170 |
122 |
81 |
216 |
469 |
46.8 |
|
1-1/2〃 |
170 |
122 |
81 |
363 |
554 |
46.8 |
170 |
122 |
81 |
216 |
469 |
46.8 |
|
2〃 |
208 |
155 |
92 |
363 |
600 |
85 |
272 |
180 |
102 |
363 |
622 |
85 |
|
2-1/2〃 |
272 |
180 |
102 |
406 |
648 |
85 |
325 |
224 |
122 |
406 |
658 |
85 |
|
3〃 |
272 |
180 |
102 |
406 |
648 |
85 |
325 |
224 |
122 |
406 |
658 |
85 |
|
4〃 |
325 |
224 |
122 |
406 |
658 |
102 |
325 |
224 |
122 |
406 |
658 |
112 |
