气动对夹式蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-84985528
  • 技术:022-85190966-2

概述:

    D671X气动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。气动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

1、气动蝶阀阀体只需最小的安装空间,任务原理容易牢靠。
2、气动蝶阀具有很大的流通性能,经过阀门的压力损失极小。
3、气动蝶阀具有十分明显的经济性,尤其是较大口径的蝶阀。
4、气动蝶阀的阀体配合规范的凸面管道法兰。
5、气动蝶阀近似等百分比的流量特性,可用于调节或开关式控制。
6、气动蝶阀特殊的阀座密封合适于介质较干净的液体和气体。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

GT气动执行器技术参数 D671X气动蝶阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN40~500mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.0、1.6MPa
输出力矩 双作用:4N·M~10560N·M 阀轴材质 碳钢、304/316/316L不锈钢
单作用:7N·M~2668N·M 阀体材质 球墨铸铁、 碳钢、不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 阀板材质 球墨铸铁、304/316/316L不锈钢 、尼龙
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 EPDM、NBR、耐磨橡胶
动作范围 0~90°±5° 结构形式 中线型 、无销型
接口螺纹 GTD40~GTD83    G1/8″ 温度 EPDM≤80℃;NBR≤68℃
GTD110~GTD350/ATD50~200   G1/4″ 适用介质 水、空气、天然气
阀位信号 定位器:4~20mA/回信器:全开全关信号 特点 用途广、整体造价低、流量大、流阻小

气动蝶阀尺寸图

外形尺寸

公称通径DN A B C D E 执行器型号
压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 (仅供参考)
40 140 282 63 60 32 ATD-52
50 140 286 63 60 43 ATD-52
65 140 295 70 60 46 ATD-63
80 171 300 89 63 46 ATD-75
100 186 350 106 65 52 ATD-83
125 207 392 120 65 56 ATD-92
150 254 430 132 90 56 ATD-105
200 296 443 164 103 60 ATD-125
250 296 491 200 103 68 ATD-140
300 384 565 238 118 78 ATD-160
350 501 650 280 128 78 ATD-190
400 533 703 302 135 102 ATD-210
450 589 811 335 159 114 ATD-240
500 638 895 360 196 127 ATD-270

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构

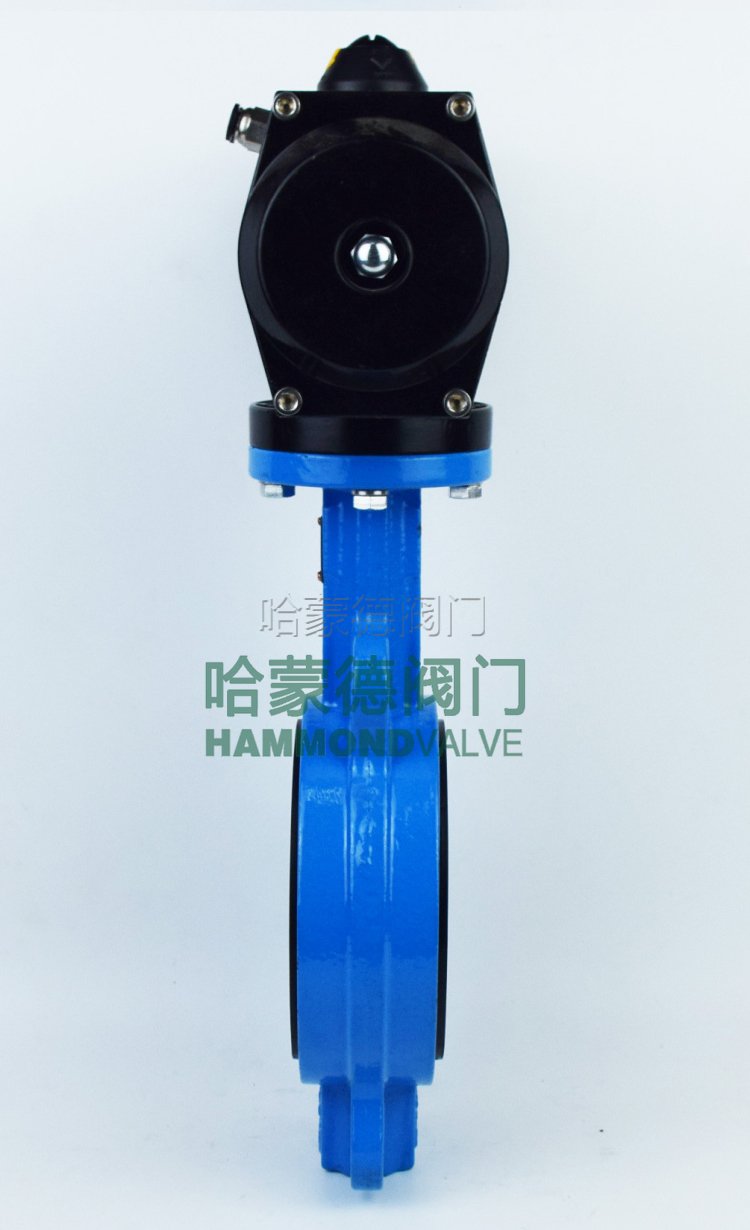

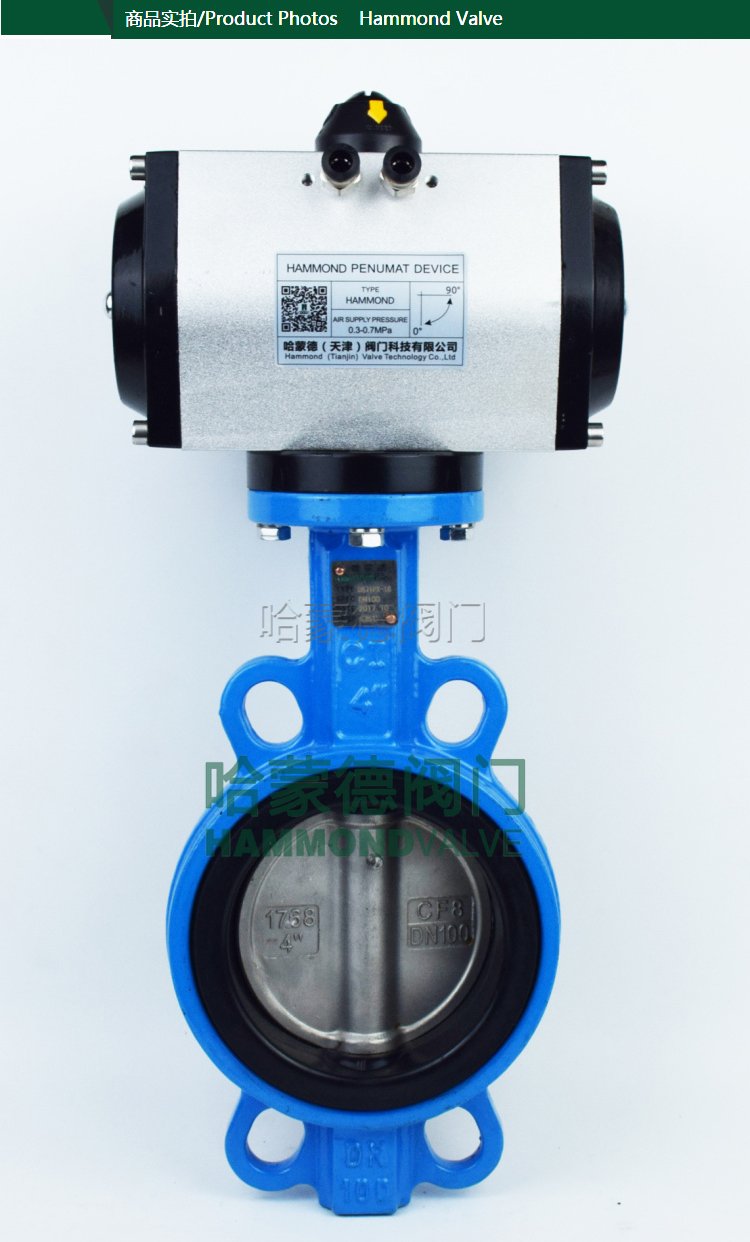

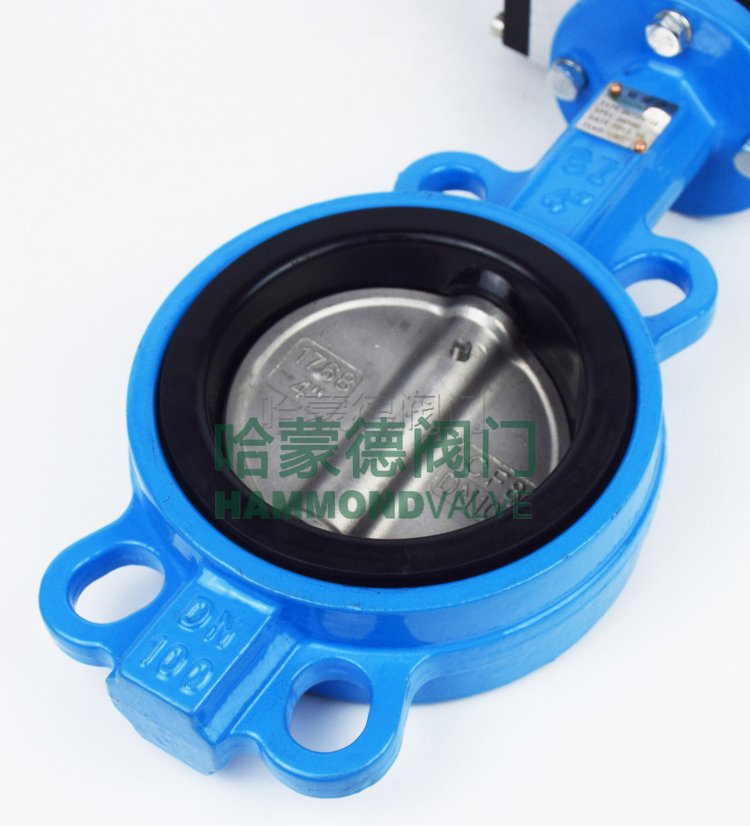

气动对夹式软密封蝶阀气动对夹式软密封蝶阀02气动对夹式软密封蝶阀气动对夹式软密封蝶阀

声明:本文中所有文字、数据、图片均只适用于参考,气动对夹式蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
