养猪场楼房用电动PVC排污阀插板阀塑料闸阀技术

时间:2020-12-18 14:42来源:未知 作者:lvshaowei 点击:
1 使用条件
(1) 工作场所:室内(海拔2000米以下)。
(2) 介质:污水。
(3) 介质温度:5~30℃。
(4) 环境温度:0℃-40℃;极端气温±5℃。
(5) 供电电压范围:220V。
2 技术要求

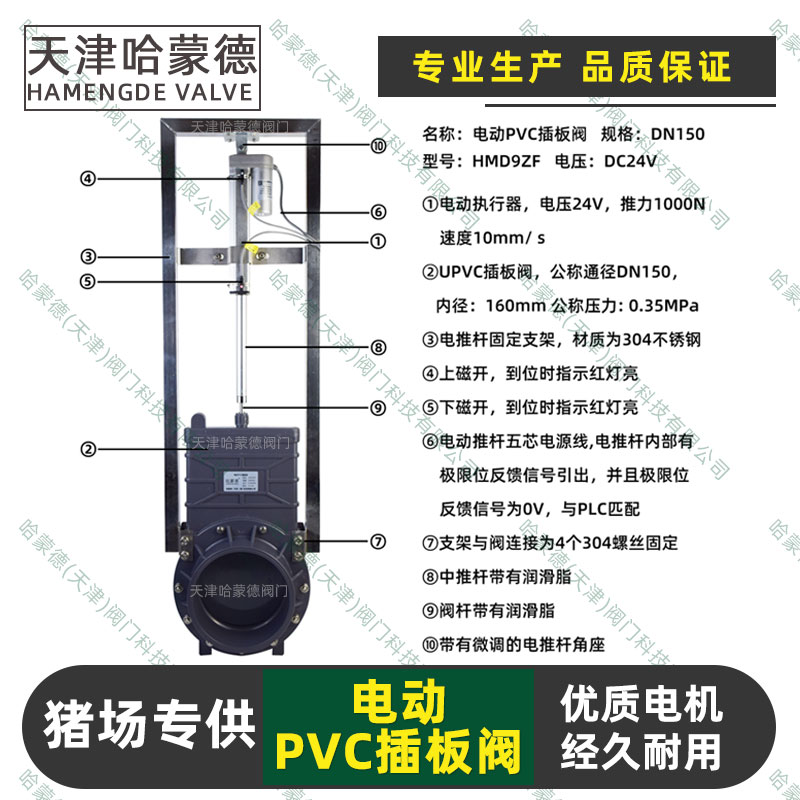

3.1电动装置
电动装置需采用调节性能好、技术成熟可靠的驱动装置。结构形式与阀门为镀锌方管固定,电动推杆伸缩小型升降器控制开关。
1)基本参数
(1)推杆额定功率不大于100W
(2)推杆额定电流不大于10A
(3)控制器输入电压为AC220V±10%,频率为50Hz,输出电压为24V
2)形状与尺寸
(1)外观尺寸应符合图纸要求
(2)推杆安装距误差小于±2mm
(3)推杆的行程误差小于±2mm
3)外观装配要求
(1)推杆及控制器表面清洁,无脱落无碰伤
(2)推杆、控制器及零部件装配连接牢固、可靠
(3)推杆运行平稳、无阻尼,无杂音现象
4)性能、控制要求
(1)额定电压下,推杆负载应符合推拉力的规定
(2)推杆承受1.5倍负载最大拉力试验,壳体不应有破裂现象
(3)在额定电压下,推杆运行空载电流应小于0.5A
(4)推杆在空载运行时噪音应不大于50db
(5)推杆在达到顶端时会自动停止,确保电机不会空转
(6)推杆在运行过程中,当负载大于规定推拉力时,控制系统自动停止运行
(7)控制器所用的电源变压器应符合GB9706.1中的57.9的规定
(8)推杆及控制器的元器件爬电距离和电气间隙应符合GB9706.1中的57.10的规定
(9)具有记忆功能的控制系统,当设定行程参数后,控制系统应能正常运行。
(10)产品经过震动试验后,应能正常工作,无松动现象
(11)推杆按最大负责正常运行20000次,产生的噪音不大于规定值的1.2倍,行程精度误差±3mm,推拉力符合规定要求

3.2阀门要求
1)结构形式
(1)闸阀为拉杆式承插胶水粘接
2) 操作机构
(1)采用拉杆式执行机构,应有明确的开关标记。
3)阀门口径规格为:DN160
4)阀体材质为;聚氯乙烯

4 安装要求
1)阀门安装
(1)与阀门连接的管道选用割刀、细齿锯或专用断管机具,截口端面应平整
(2)去掉截口处的毛刺和毛边并磨(刮)倒角(可选用中号砂纸、板锉或角磨机),倒角坡度宜为15~20°,倒角长度约为1.0mm(小口径)或2~4mm(中、大口径)。
(3)管道粘接不宜在湿度很大的环境下进行,操作场所应远离火源,使用专用的胶水粘合
(4)管材和阀门在粘合前应用棉纱或干布将承、插口处粘接表面擦拭干净,使其保持清洁确保,无尘砂与水迹;当表面沾有油污时须用棉纱或干布蘸丙酮等清洁剂将其擦净;棉纱或干布不得带有油腻及污垢;当表面粘附物难以擦净时,可用细砂纸打磨。
(5)粘接前应进行试插以确保承、插口配合情况符合要求,并根据管件实测承口深度在管端表面划出插入深度标记(粘接时须插入深度即承口深度)
(6)涂抹溶接剂时须先涂承口,后涂插口(管径≥90mm的管道承、插面应同时涂刷),重复2~3次,宜先环向涂刷再轴向涂刷,溶接剂涂刷承口时由里向外,插口涂刷应为管端至插入深度标记位置,溶接剂涂抹应迅速、均匀、适量,粘接时保持粘接面湿润且软化
(7)承、插口涂抹溶接剂后应立即找正方向将管端插入承口并用力挤压,使管端插入至预先划出的插入深度标记处(即插至承口底部),并保证承、插接口的直度;同时须保持必要的、施力时间(管径<63mm的约为30~60s,管径≥63mm的约为1~3min)以防 止接口滑脱。当插至1/2承口再往里插时宜稍加转动,但不应超过90°,不应插到底部后进行旋转。
(8)阀门安装为倒立安装
2)推杆伸缩杆往复电机安装要求
(1)升降机材质:铝合金
(2)推杆材质:304不锈钢
(3)行程:180mm
(4)电压:输入电压AC220V、输出电压DC24V
(5)使用30镀锌方管作为升降器支撑,以固定在混凝土内的形式上安装
(6)升降器用螺丝固定在镀锌方管底部应稳定可靠,环面用抱箍固定,方便拆卸
(7)推杆与阀门以加工件用螺丝连接
(8)推杆内置限位行程,能够方便调节限位
