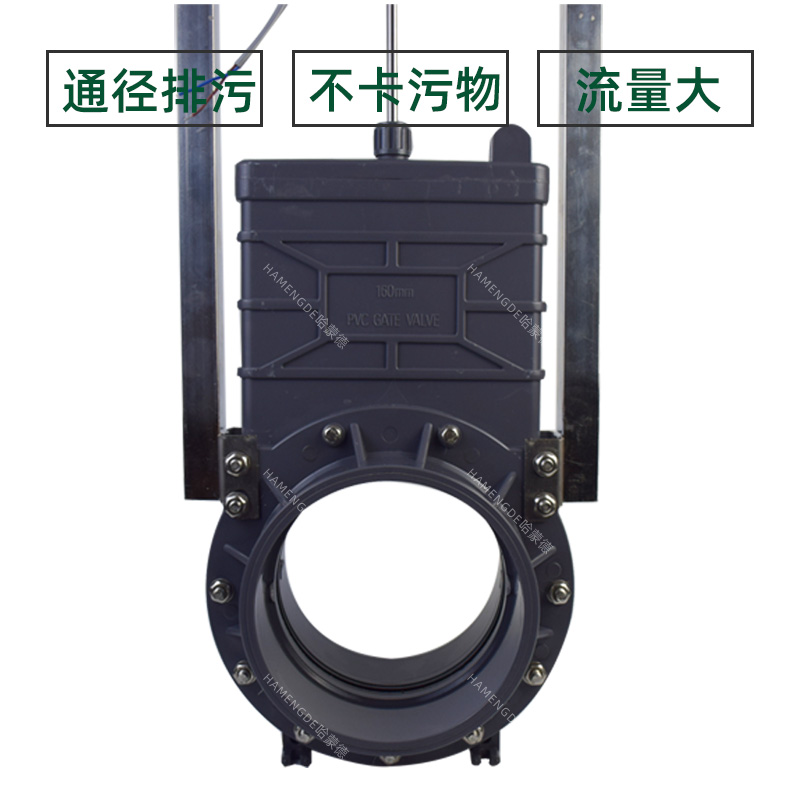

电动PVC插板阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5
电动PVC插板阀
1.哈蒙德PVC电动插板阀采用的规范和标准

设备所涉及的产品标准、规范;工程标准、规范;验收标准、规范等必须完全满足所有中华人民共和国的条例及规范,包括(不限于此):
(1)GB/T13927-92《通用阀门压力试验》
(2)GB12220-89《通用阀门标志》引用的部分标准
(3)GB50242-2002《建筑给排水及采暖工程施工质量验收规范》
(4)GB12241-2005《安全阀 一般要求》
(5)GB12242-2005《安全阀 性能试验方法》
(6)GB12243-2005《弹簧直接载荷式 安全阀》
(7)JB/T5296-91《通用阀门流量系数和流阻系数的试验方法》
(8)GB9706.1《医用电气设备 安全通用要求》
(9)GB10069《旋转电机噪声测定方法及限值》
(10)GB12665《电机在一般环境条件下使用的湿热试验要求》
(11)GB/T2423.3《电工电子产品基本环境试验规程》
电动PVC插板阀
2 使用条件
(1) 工作场所:室内(海拔2000米以下)。
(2) 介质:污水。
(3) 介质温度:5~30℃。
(4) 环境温度:0℃-40℃;极端气温±5℃。
(5) 供电电压范围:DC24V或者AC220V。
电动PVC插板阀

3 技术要求
3.1阀门电动装置
阀门电动装置需采用调节性能好、技术成熟可靠的驱动装置。  品牌:哈蒙德   电动装置型号:HMDT
3.2阀门要求
1)结构形式
(1)哈蒙德PVC闸阀为拉杆式承插胶水粘接
2) 操作机构
(1)采用拉杆式执行机构,应有明确的开关标记。
3)阀门口径规格为:PVC闸阀DN160    品牌:哈蒙德    型号:HMDZF9
4)阀体材质为;聚氯乙烯
电动PVC插板阀

4 安装要求
1)阀门安装
(1)与阀门连接的管道选用割刀、细齿锯或专用断管机具,截口端面应平整
(2)去掉截口处的毛刺和毛边并磨(刮)倒角(可选用中号砂纸、板锉或角磨机),倒角坡度宜为15~20°,倒角长度约为1.0mm(小口径)或2~4mm(中、大口径)。
(3)管道粘接不宜在湿度很大的环境下进行,操作场所应远离火源,使用专用的胶水粘合
(4)管材和阀门在粘合前应用棉纱或干布将承、插口处粘接表面擦拭干净,使其保持清洁确保,无尘砂与水迹;当表面沾有油污时须用棉纱或干布蘸丙酮等清洁剂将其擦净;棉纱或干布不得带有油腻及污垢;当表面粘附物难以擦净时,可用细砂纸打磨。
(5)粘接前应进行试插以确保承、插口配合情况符合要求,并根据管件实测承口深度在管端表面划出插入深度标记(粘接时须插入深度即承口深度)
(6)涂抹溶接剂时须先涂承口,后涂插口(管径≥90mm的管道承、插面应同时涂刷),重复2~3次,宜先环向涂刷再轴向涂刷,溶接剂涂刷承口时由里向外,插口涂刷应为管端至插入深度标记位置,溶接剂涂抹应迅速、均匀、适量,粘接时保持粘接面湿润且软化
(7)承、插口涂抹溶接剂后应立即找正方向将管端插入承口并用力挤压,使管端插入至预先划出的插入深度标记处(即插至承口底部),并保证承、插接口的直度;同时须保持必要的、施力时间(管径<63mm的约为30~60s,管径≥63mm的约为1~3min)以防 止接口滑脱。当插至1/2承口再往里插时宜稍加转动,但不应超过90°,不应插到底部后进行旋转。
电动PVC插板阀

5 配套设施安装
阀门前端安装直段管以弯头的形式向上安装止水节。
(1)根据图纸位置定位,放出轴线、确认中心点,定位十字线
(2)用1寸钢钉将止水节按十字线在四周固定
(3)将止水节上端先清理干净,均匀涂抹胶水,将管道插入,避免混凝土收缩无法将管套入
(4)浇捣混凝土时应派人观察 ”止水节 ”有无位移变形或堵塞情况,发现问 题应立即停止浇捣并在已浇捣的混凝土前修整完毕。
注:由阀门开始到止水节顶部为一次安装完成后在支模浇筑混凝土,止水节尺寸为DN160.PVC材质。如有不明白         联系生产厂家 哈蒙德(天津)阀门科技有限公司         电话:022-85190966
