400X流量控制阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述:

400X流量控制阀,是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当臧低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量避免损失。控制灵敏度高,安全可靠,调试简便,使用寿命长。



技术参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6



结构特点和用途:

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。本系列400x流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。



主要零件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

流量调节阀能

不锈钢

微型过滤器

不锈钢



工作原理:

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

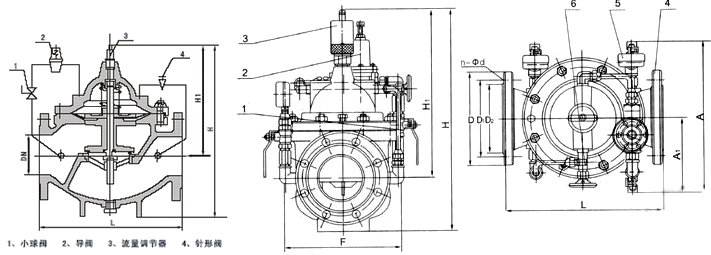

结构图:



连接尺寸(PN 1.0-2.5MPa):

公称通径DN

L

H

H1

A

B

50

250

365

90

170

170

65

280

375

98

180

180

80

310

385

110

190

190

100

350

395

120

200

200

125

400

475

145

215

215

150

450

490

155

230

230

200

550

555

190

255

255

250

650

600

250

295

295

300

800

760

290

325

325

350

900

775

330

380

380

400

1000

810

360

415

415

450

1000

860

445

435

435

500

1100

915

495

460

460

600

1100

985

550

520

520

700

1450

1050

605

570

570

800

1560

1150

730

620

620

900

1800

1255

800

670

670

1000

2000

1380

910

830

830

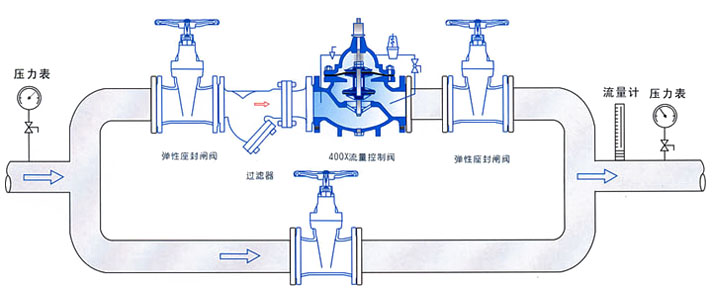

安装示意图:



【水利控制阀】就是水压控制的阀门_水力控制阀由一个主阀及其附设的导管﹑导阀﹑针型阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀、压差旁通阀、紧急关闭阀。



声明:本文中所有文字、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的400X流量控制阀产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!



声明:本文中所有文字、数据、图片均只适用于参考,400X流量控制阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
