工艺对象简述 唐钢2560m3高炉的顶压控制由减压阀组及唐钢北区动力厂与之配套的余压发电(TRT)设备组成，如图1所示。

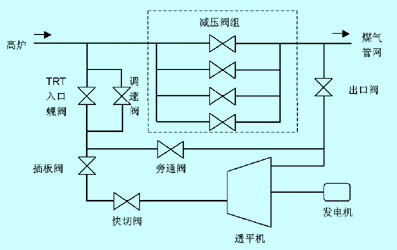

图 1 炉顶压力控制阀组体系结构

减压阀组由4个阀组成：自动阀、量程阀、快开阀、遥控阀组成。 自动阀：在减压阀组控制顶压时实现自动调节。 量程阀：在自动阀自动控制时起辅助调节作用。 快开阀：用于 TRT故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。 遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。 TRT主要由调速阀、透平机静叶、发电机组等设备组成。 调速阀：用于调节透平机的冲转转速，使之达到发电机发电所需的额定转速，保证发出的电为50Hz。 透平机静叶：在 TRT控制顶压时调节顶压，并调节发电功率。 工艺上要求在顶压稳定的同时TRT的发电功率最大化，这样就要求高炉产生的煤气全部流经TRT，充分利用高炉顶压与管网煤气的压力差进行发电。也就是说在TRT控制顶压时，正常时要求减压阀组的所有阀门均处于关闭状态。为了方便控制与切换采取双方共用一个顶压 PID调节器，高炉操作人员随时可以根据炉况调整顶压的设定值，通过减压阀组或 TRT的静叶进行调节顶压，切换后 TRT人员也可以直接控制减压阀组的自动阀、快开阀。

3 系统方案 唐钢二铁2560m3高炉使用RECKWELL公司的PLC5控制系统，唐钢北区动力厂3#TRT系统使用ABB的 PLC系统。控制原理如图 2所示。

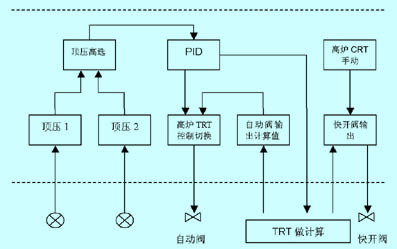

图2 高炉炉顶压力控制原理图

高炉切换到TRT控制时，高炉顶压调节器的输出值输出到TRT，这时 TRT系统逐渐减少对自动阀的输出，加大对透平机静叶的输出，直到自动阀全关，量程阀依据与自动阀的连锁全关，这时减压阀组的阀全部处于关闭状态，高炉顶压调节器从控制自动阀完全控制静叶。但自动阀与静叶毕竟是两个不同的执行机构，传递函数不同。如果高炉顶压调节器的PID参数还沿用自动阀的值会造成顶压波动增大。所以当切换后自动阀全关时，TRT系统将适应静叶的PID参数传到高炉的顶压调节器。
