JM742X隔膜式池底排泥阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述
JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。



结构及工作原理
隔膜式池底排泥阀阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命可达五年以上。



技术参数:
1. 工作压力:1.0Mpa
2. 介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水



零部件材料
阀体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀板:HT200
阀杆:不锈钢
拼帽:A3钢
隔膜片:耐磨丁晴橡胶和尼龙

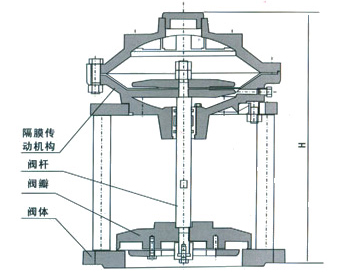

安装结构图



主要外形连接尺寸

法兰连接尺寸 按JB78

DN

100

150

200

250

300

350

400

H

260

375

250

525

585

600

680

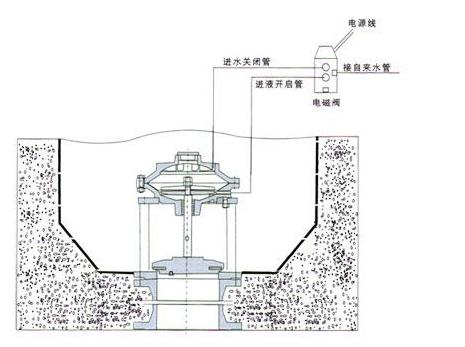

安装示意图



安装注意事项
排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所,排泥阀应安装在原管线的最低点,并选用与排污水流成切线的排泥三通,还应考虑到排放过程中冲刷对附件基础的影响,排泥阀安装完毕后应及时关闭。
