产品概述：
【GMJ11F,GMJ11H高密封取样阀】通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。
应用规范：
1、设计制造：GB/T12224-1989；JB/ T7747-1995
2、连接形式：内螺纹连接
3、结构特征：硬软双密封副；浮动阀瓣
4、阀门检验和试验：GB/T13927-1992
5、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定
性能参数：
|
试验项目 |
压力值 |
|
公称压力 |
25 |
|
壳体试验 |
37.5 |
|
密封试验 |
27.5 |
|
气压试验 |
15 |
|
适用温度 |
≤180℃ |
|
适用介质 |
水、蒸气、油品等 |
主要零件材料：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
|
|
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |

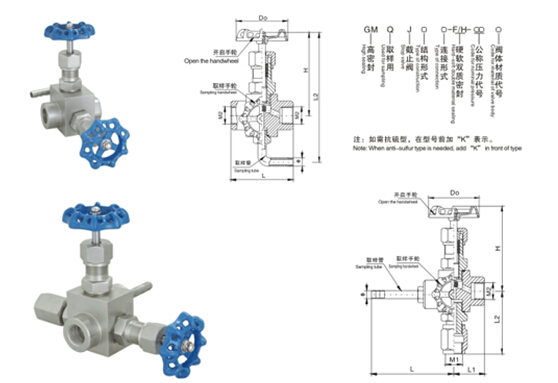

主要外形及连接尺寸：
|
规格 |
M1 |
M2 |
φ |
L |
L1 |
H |
Do |
重量(kg) |
|
DN6 |
M20×1.5 |
G1/2 |
φ10 |
70 |
153 |
110 |
63 |
2.9 |
