过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。管道中的垃圾碎屑经常会对设备造成损坏，如水垢、铁锈、复合密封剂、煤渣及其他固体颗粒等都有可能进入管道系统中，为了防止含有粉尘和颗粒的流体对设备的不利影响，常在管道中使用过滤器。为防止泵免遭遗留在管道中的施工垃圾的侵害，泵的上游可以装上过滤器装置。过滤器可以过滤掉液体或气体中的固体颗粒，保护设备免于损坏，防止管路堵死。
过滤器由阀体、滤网、排污、传动、控制装置组成，工作原理很简单，水等介质 从滤口进入，颗粒杂质会被截留在滤网上，所以过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域，过滤器已发展成为一种先进、高效且易操作的全自动过滤装置。

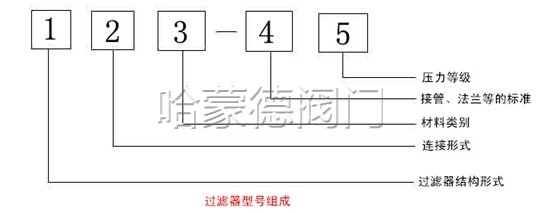

过滤器的型号由过滤器结构形式，连接形式，材料类别，接管、法兰等的标准，压力等级5部分组成。
①过滤器结构形式代号
|
符号 |
意义 |
符号 |
意义 |
|
SY1 |
铸制Y型过滤器 |
SC1 |
尖顶锥型过滤器 |
|
ST1 |
正折流式T型过滤器 |
SC2 |
平顶锥型过滤器 |
|
ST2 |
反折流式T型过滤器 |
SD1 |
双滤筒式罐型过滤器 |
|
ST3 |
直流式T型过滤器 |
SD2 |
多滤筒式罐型过滤器 |
②过滤器连接形式代码
|
符号 |
意义 |
符号 |
意义 |
|
1 |
内螺纹连接 |
4 |
法兰连接 |
|
3 |
承插焊连接 |
6 |
对焊连接 |
③过滤器材料类别代码
|
符号 |
意义 |
符号 |
意义 |
|
C |
碳素钢或铸钢 |
S |
奥氏体不锈钢 |
|
M |
低合金钢 |
I |
铬钼系钢 |
|
H |
Cr13系不锈钢 |
Q |
球墨铸铁 |
|
K |
可锻铸铁 |
R |
铬镍钼系不锈钢 |
|
L |
铝合金 |
T |
铜及铜合金 |
|
P |
铬镍系不锈钢 |
V |
铬钼钒钢 |
④过滤器接管、法兰等的标准代码
|
符号 |
意义 |
|
H |
接管尺寸采用GB标准，法兰采用HG标准 |
|
A |
接管尺寸采用HG标准，法兰采用ANSI标准 |
⑤压力等级代码
无论是公制还是英制系列，均采用常用的压力等级数字。公制系列的压力等级单位为bar，英制系列为磅级。
