『直通视镜』专业生产厂家，由本厂自主研发生产的【视镜】质量可靠、价格合理、售后服务完善。『直通视镜』适用于各种轻重工业及楼宇管道。能恩品质，全球共享! 【视镜】广泛应用于：温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。
直通视镜概述：
直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜产品特点：直通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。
主要技术参数：
①、壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
②、视窗材质：钢化硼硅玻璃、石英玻璃。
③、密封材质：丁腈橡胶、聚四氟乙烯。
④、工作压力（MPa）0.6~2.5
⑤、工作温度（℃）：0~200℃
直通视镜主要零部件材料：
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
|
视窗材料 |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度（℃） |
0~250 |
0~800 |
|
公称压力（MPa） |
＜0.6 |
0.6~2.5 |
|
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
|
|
连接形式 |
螺纹连接、法兰连接 |
|
|
允许急变温度（℃） |
＜60 |
|

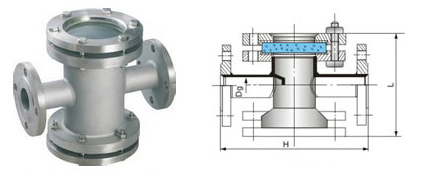

直通视镜结构图及主要连接尺寸（0.6-2.5MPa）：
|
G |
DN |
2.5公斤 |
6公斤 |
||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
||||||
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
||
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
直通视镜主要外形连接尺寸（0.6MPa）：
|
Pg=6公斤/厘米2 |
|||||
|
公称直径Dg |
外形尺寸 |
玻璃板 |
型号 |
||
|
H |
L |
直径 |
厚度 |
||
|
25X32 |
260 |
234 |
95 |
15 |
HGS 07-106-01-1~7 |
|
40X50 |
320 |
278 |
140 |
20 |
HGS 07-106-02-1~7 |
|
50X60 |
320 |
278 |
140 |
20 |
HGS 07-106-03-1~7 |
|
65X80 |
360 |
308 |
165 |
20 |
HGS 07-106-04-1~7 |
|
80X100 |
360 |
308 |
165 |
20 |
HGS 07-106-05-1~7 |
直通视镜主要外形连接尺寸（2.5MPa）：
|
Pg=2.5公斤/厘米2 |
|||||
|
公称直径Dg |
外形尺寸 |
玻璃板 |
型号 |
||
|
H |
L |
直径 |
厚度 |
||
|
25X32 |
260 |
226 |
95 |
15 |
HGS 07-105-01-1~7 |
|
40X50 |
320 |
266 |
140 |
20 |
HGS 07-105-02-1~7 |
|
50X60 |
320 |
266 |
140 |
20 |
HGS 07-105-03-1~7 |
|
65X80 |
360 |
300 |
165 |
20 |
HGS 07-105-04-1~7 |
|
80X100 |
360 |
300 |
165 |
20 |
HGS 07-105-05-1~7 |
法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
由我公司设计生产的【直通视镜】由于其安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性。自投放市场以来，深受广大用户的青睐。厂家普遍反映该视镜性能优越，运行安全，安装方便。请广大客户群放心选用我司视镜系列产品。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的直通视镜产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
