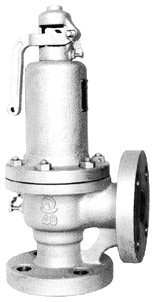

SL-23H 扬程式安全阀 |
|

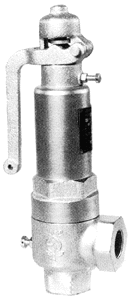

SL-24H 扬程式安全阀 |
|
本体材质 |
铸铁 |
|
型式 |
SL-23H |
SL-24H |
SL-23 |
SL-24 |
|
顶盖形式 |
带手柄 |
不带手柄 |
带手柄 |
不带手柄 |
|
适用流体 |
蒸气、空气 |
蒸气、气体、液体、空气 |
蒸气、空气 |
蒸气、气体、液体、空气 |
|
口径 |
15-65mm |
80-150mm |
|
适用压力 |
0.035-1.0mPa |
|
接口 |
JIS 10K 法兰 |
|
调压范围 |
0.035-0.15、0.15-0.6、0.6-1.0Mpa(0.35-1.5k、1.5-6、6-10k) |
|
流体温度 |
-5～230℃ |
|
材质 |
本体(FC)、阀体/阀座(SUS、SCS) |
本体(SCPH)、阀体/阀座(SUS、SCS) |
|
本体耐压试验 |
水压：2.2Mpa |

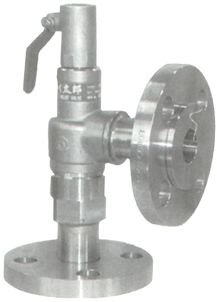

SL-5 扬程式安全阀 |
|

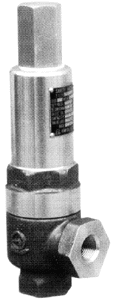

SL-39F 扬程式安全阀 |
|
本体材质 |
铸铁 |
不锈钢 |
|
型式 |
SL-5 |
SL-6 |
SL-39F |
SL-40F |
|
顶盖形式 |
带手柄 |
不带手柄 |
带手柄 |
不带手柄 |
|
适用流体 |
蒸气、空气 |
蒸气、气体、液体、空气 |
蒸气、气体、液体、空气 |
|
口径 |
15-100mm |
15-50mm |
|
适用压力 |
口径40以下：0.035-1.0Mpa
口径50以上：0.035-1.6Mpa |
0.05-1.0Mpa |
|
接口 |
JIS 10.16K 法兰 |
10k 法兰 |
|
流体温度 |
-5～230℃ |
150℃以下 |
235℃以下 |
|
材质 |
本体(FC)、阀体/阀座(SUS、SCS) |
本体 不锈钢 |
本体 不锈钢 |
|
本体耐压试验 |
水压：适用压力的2.2倍 |
水压的2.2Mpa |
水压的2.2Mpa |

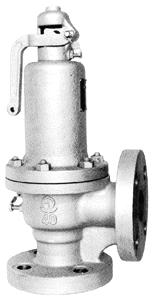

SL-7 扬程式安全阀 |
|

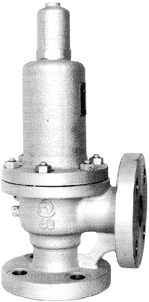

SL-8 扬程式安全阀 |
|
型式 |
SL-7 |
SL-8 |
|
顶盖形式 |
带手柄 |
不带手柄 |
|
适用流体 |
蒸气、空气 |
蒸气、气体、液体、空气 |
|
适用压力 |
0.035-3.0Mpa(0.35-30k) |
|
接口 |
JIS RCF |
|
流体温度 |
-5～250℃ |
|
材质 |
本体(SF)、阀体/阀座(SUS) |
|
本体耐压试验 |
0.035mpa-1.0mpa以下 水压:2.2mpa
1.0mpa-2.0mpa以下 水压:4.4mpa
2.0mpa-3.0mpa以下 水压:6.6mpa |

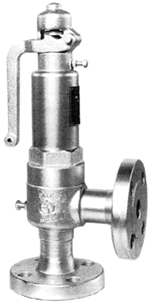

SL-9 扬程式安全阀 |
|

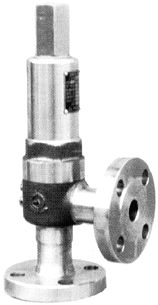

SL-10 扬程式安全阀 |
|
型式 |
SL-9 |
SL-10 |
|
顶盖形式 |
带手柄 |
不带手柄 |
|
适用流体 |
蒸气、空气 |
蒸气、空气、气体、液体 |
|
适用压力 |
0.035-3.0Mpa |
|
接口 |
JIS 10.20.30k 法兰 |
|
流体温度 |
-5～250℃ |
|
材质 |
本体(SF)、阀体/阀座(SUS) |
|
本体耐压试验 |
水压：适用压力的2.2倍 |
SL-11 扬程式安全阀 |
|
SL-12 扬程式安全阀 |
|
型式 |
SL-11 |
SL-12 |
|
顶盖形式 |
带手柄 |
不带手柄 |
|
适用流体 |
蒸气、空气 |
蒸气、空气、气体、液体 |
|
口径 |
15-150mm |
|
适用压力 |
0.035-3.0Mpa(口径25以下)
1.0-3.0Mpa(口径40以上) |
|
接口 |
JIS 10.20.30k 法兰 |
|
流体温度 |
-5～250℃ |
|
材质 |
本体(SCPH)、阀体/阀座(SUS、SUC) |
|
本体耐压试验 |
水压：适用压力的2.2倍 |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的阀天扬程式安全阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
声明：本文中所有文字、数据、图片均只适用于参考，阀天扬程式安全阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：022-85190966-1 。
