HS41X-16-A带过滤管道倒流防止器
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

防污隔断阀概述:

HS41X-16-A带过滤管道倒流防止器用于防止生活饮用水管道发生回流污染的安全装置,是我厂引进国外先进技术自行研制开发的,安全可靠,防止饮用水回流污染的新颖阀门,一确保生活饮用水的卫生和安全。



产品结构:

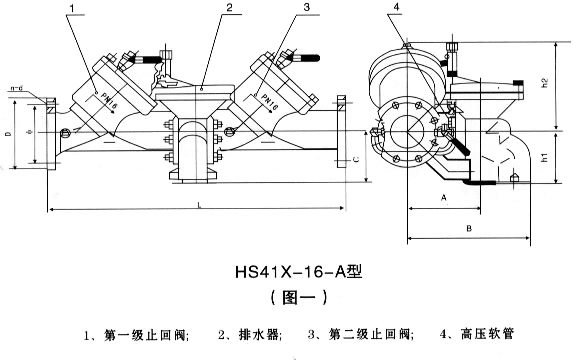

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。(如下图所示):

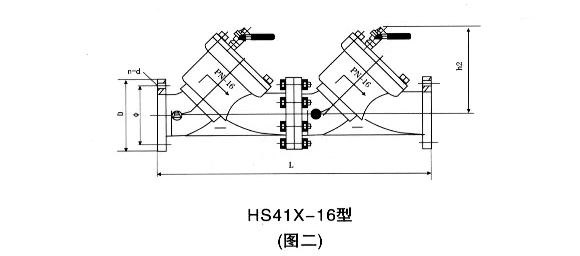

带过滤管道倒流防止器图片,带过滤管道倒流防止器结构图,带过滤管道倒流防止器安装示意图



工作原理:
HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。
(1)正常供水:
①清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
②当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
c。如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
(2)密封失灵时:
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
(3)如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。



技术参数:

使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃



主要外形及安装尺寸:

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

500

2120

1960

715

650

20-φ34

665



安装要求及示意图:

①防污隔断阀必须水平安装,安装地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。

②安装地域应设排水设施。

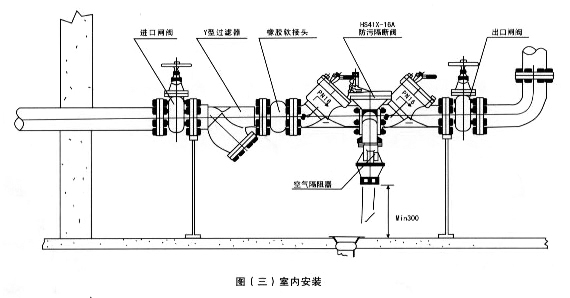

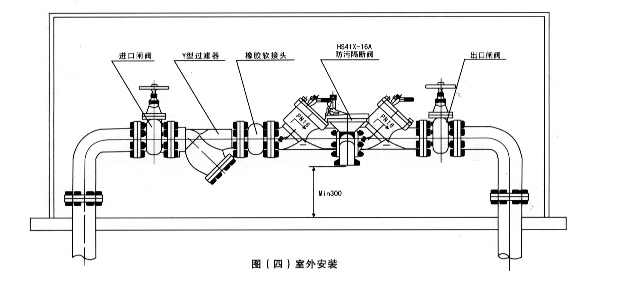

③阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。其示意图如下:(图三 图四)



安装部位:

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管,安装于接出管起端。

③生活饮用水水箱的进水管上(水箱底部进水时)。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。



声明:本文中所有文字、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的HS41X-16-A带过滤管道倒流防止器产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!



声明:本文中所有文字、数据、图片均只适用于参考,HS41X-16-A带过滤管道倒流防止器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
