HX2、HXF2带双接管(阻火)呼吸阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述:

HX2、HXF2带双接管(阻火)呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品。带双接管(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带双接管(阻火)呼吸阀是安装在固定顶罐上的通风及阻火装置,能起到能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置,使得该阀时刻与罐体保持同等电位。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。呼吸阀的品种很多,各有其不同的性能和特性,在选择时就要按照其特性所满足的条件,是否能达到最佳的运行效果,再多方面考虑一些客观的因素即可。带双接管(阻火)呼吸阀就是其中一个受市场欢迎的产品,带双接管(阻火)呼吸阀在系统中起安全保护作用。在实际应用时,应根据实际需要选择其特性类型,并根据最大排气量选择其通径为最佳方案。带双接管(阻火)呼吸阀是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用。



HX系列呼吸阀选型:

呼吸阀代号以HX表示,HXF为阻火呼吸阀代号。

呼吸阀类型代号以呼入和呼出口有否接管来分类,共8种,见表:

HX1呼吸阀

HXF1阻火呼吸阀

HX2带双接管呼吸阀

HXF2带双接管阻火呼吸阀

HX3带吸入接管呼吸阀

HXF3带吸入接管阻火呼吸阀

HX4带呼出接管呼吸阀

HXF4带呼出接管阻火呼吸阀

HX5单呼阀

HXF5阻火单呼阀

HX6单吸阀

HXF6阻火单吸阀

HX7带接管呼出阀

HXF7带接管阻火呼出阀

HX8带接管吸入阀

HXF8带接管阻火吸入阀



性能及特点:

带双接管(阻火)呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良。壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。



技术参数:

型号

HX2 / HXF2型

规格

DN25-DN300PN0.6-PN2.5

壳体材质

ALCS304316316L

导杆材质

AL304316316L

螺帽螺栓

CS304316316L

密封垫片

石墨垫片金属垫片聚四氟乙烯

正压阀盘材质

CS304316316L/F4

负压阀盘材质

聚四氟乙烯F4

正压阀盘压力

+36mmH2O~+1000mmH2O

负压阀盘压力

-25mmH2O~-65mmH2O

压力等级

A级B级C级D级

环境温度

CS:-30℃~+350℃SS:-80℃~+350℃

连接方式

法兰连接螺纹连接

法兰标准

JBGBHGANSISHJIS

设计制造检测标准

SY/T0511-1996GB5908-86

外表处理

CS:paintSS:NOPaint

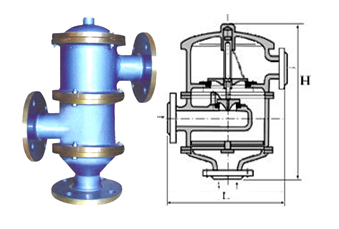

主要外形及安装尺寸:


HX2带双接管呼吸阀


HXF2带双接管阻火呼吸阀



口径DN

英寸

宽度L/mm

高度H/mm

25

1"

160

500

50

2"

320

650

80

3"

450

750

100

4"

450

950

150

6"

620

1100

200

8"

750

1200

250

10"

850

1500

300

12"

1100

1750



声明:本文中所有文字、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的HX2、HXF2带双接管(阻火)呼吸阀产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!



声明:本文中所有文字、数据、图片均只适用于参考,HX2、HXF2带双接管(阻火)呼吸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
