锻钢低温截止阀概述：
DJ61H/Y、DJ61W锻钢低温截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
结构设计与特征：
低温截止阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)
采用以下结构：
1、全径或缩径
2、自定心压板压套式
3、螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
4、整体式上密封座
5、阀座带有压力平衡孔(用于闸阀、球阀)
标准材质细表：
|
序号 |
零件名称 |
AStoASTM |
SStoASTM |
||
|
A350 LF2 |
A350 LF3 |
A182 F304 |
A182 F316(L) |
||
|
1 |
阀体 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 410 |
A276 304(L) |
A276 304(L) |
A276 316(L) |
|
3 |
阀盖 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
5 |
螺栓螺母 |
A193 B7 |
A193 B7 |
A193 B8 |
A193 B8M |
|
6 |
阀杆 |
A182 F6 |
A182 F6 |
A182 F304(L) |
A182 F316(L) |
|
7 |
填料 |
柔性石墨 |
PTFE |
||
|
8 |
填料压套 |
A276 420 |
A182 F304 |
||
|
9 |
销钉 |
A276 420 |
A182 F304 |
||
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
WCB |
A351 CF8 |
||
|
12 |
螺母 |
A194 2H |
A19 44 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|||
|
14 |
手轮 |
A197 |
|||
|
15 |
铭牌 |
SS |
|||
|
16 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
17 |
适用温度
|
≥-40℃ |
≥-101℃ |
≥-196℃ |
|

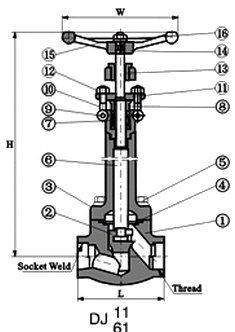

主要连接尺寸及重量：
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
L |
79 |
92 |
111 |
120 |
120 |
172 |
200 |
|
|
H(开) |
330 |
337 |
370 |
480 |
410 |
474 |
546 |
|
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
5.2 |
7.2 |
10.9 |
13.5 |
15.2 |
19.8 |
29.0 |
|
焊接式 |
4.8 |
6.5 |
9.5 |
11.5 |
13.1 |
17.5 |
26.8 |
|
