H42X、H42F不锈钢底阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-84985528
  • 技术:022-85190966-2

产品概述:

H42X不锈钢底阀广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一,是控制管道内介质单向流向的阀门,阻止介质倒流。底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用。口径有单瓣,双瓣,多瓣型。有法兰连接和螺纹连接。

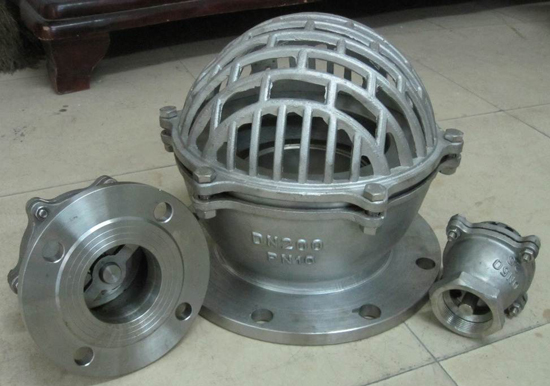

H42X不锈钢底阀:

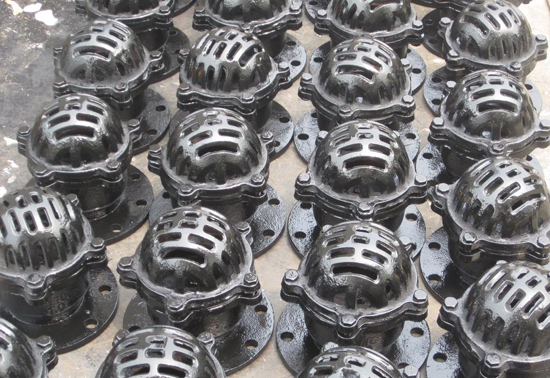

H42X铸铁底阀:



结构原理:

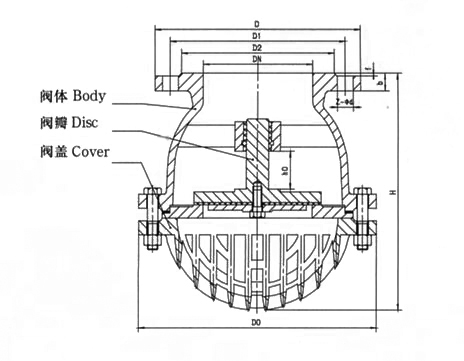

底阀由阀底,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。



性能规范:

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50



主要零件材料:

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁

密封圈

橡胶

垫片

石棉板



外形尺寸和连接尺寸:

型号

公称通径
DN(mm)

尺寸
(mm)

重量
(kg)

D

D1

D2

b-f

Z-Φd

D0

h0

H

H42X-2.5

50

140

110

90

16-3

4-14

135

17

142

4

65

160

130

110

16-3

4-14

168

25

180

6.5

80

185

150

125

18-3

4-18

198

32

197

8.5

100

205

170

145

18-3

4-18

247

40

230

14.5

125

235

2500

175

20-3

8-18

272

43

270

18

150

260

225

200

20-3

8-18

315

38

297

24

200

315

280

255

22-3

8-18

405

65

382

38

250

370

335

310

24-3

12-18

465

84

460

64

300

435

395

262

24-4

12-23

510

90

530

98


声明:本文中所有文字、数据、图片均只适用于参考,H42X、H42F不锈钢底阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
