电动UPVC活接球阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

概述:

   电动UPVC球阀又叫电动塑料球阀,采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。电动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

产品特点

1、电动UPVC球阀采用双向双由令球阀,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、电动UPVC球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3、电动UPVC球阀垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、电动UPVC球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5、电动UPVC球阀介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、电动UPVC球阀优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。

技术参数和性能

哈蒙德电动执行器技术参数 UQ921F电动UPVC球阀阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN15~100mm
输出力矩 50N·M~2000N·M 公称压力 PN1.0MPa
任选功能 开关型、触点型、开度信号、智能调节型 阀轴材质 UPVC、CPVC、PP、PVDF、ABS
动作范围 0~90°±5° 阀体材质 UPVC、CPVC、PP、PVDF、ABS
动作时间 15秒/30秒/60秒 球体材质 UPVC、CPVC、PP、PVDF、ABS
环境温度 -30°~60° 阀座密封 PTFE
手动操作 附带手柄操作 温   度 0℃-+60℃
限   位 电气、机械二重限位 结构型式 双油令、法兰
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 食品工业、石化和与PVC相匹配的各种流体
输入信号 0-10,1-5VDC/4-20mA(智能调节型) 特   点 结构紧凑、体积小、重量轻、安装方便

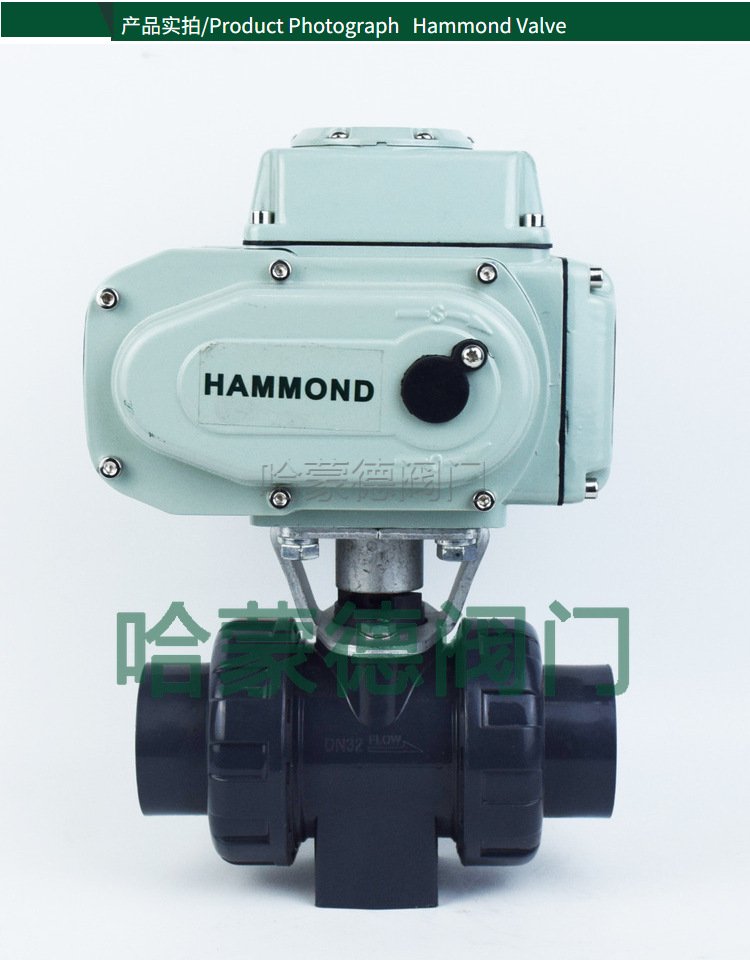

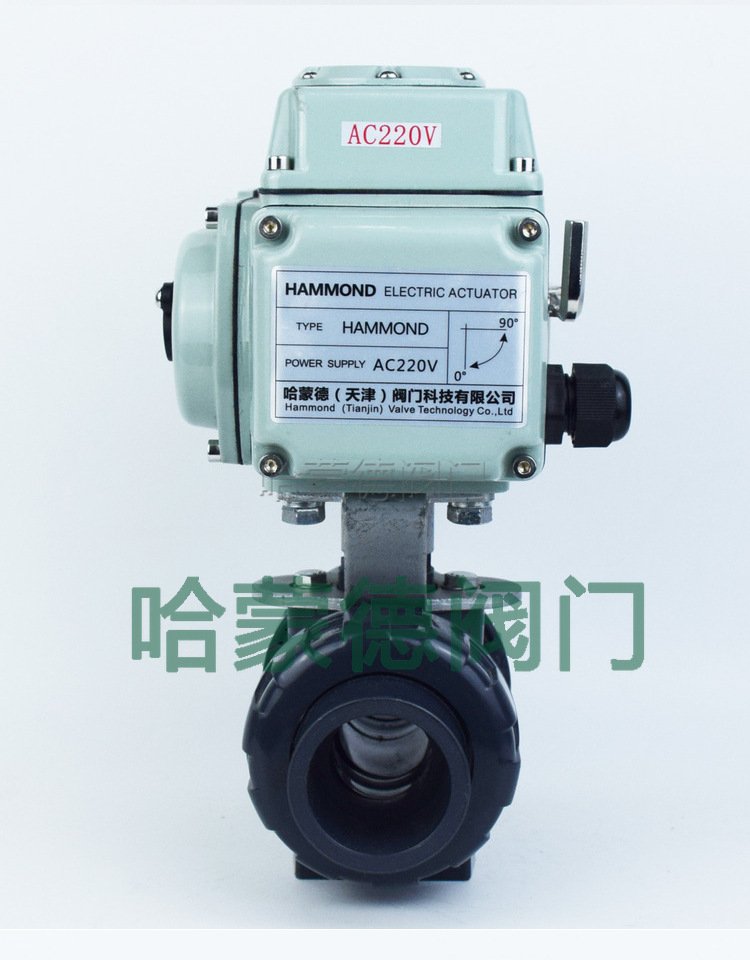

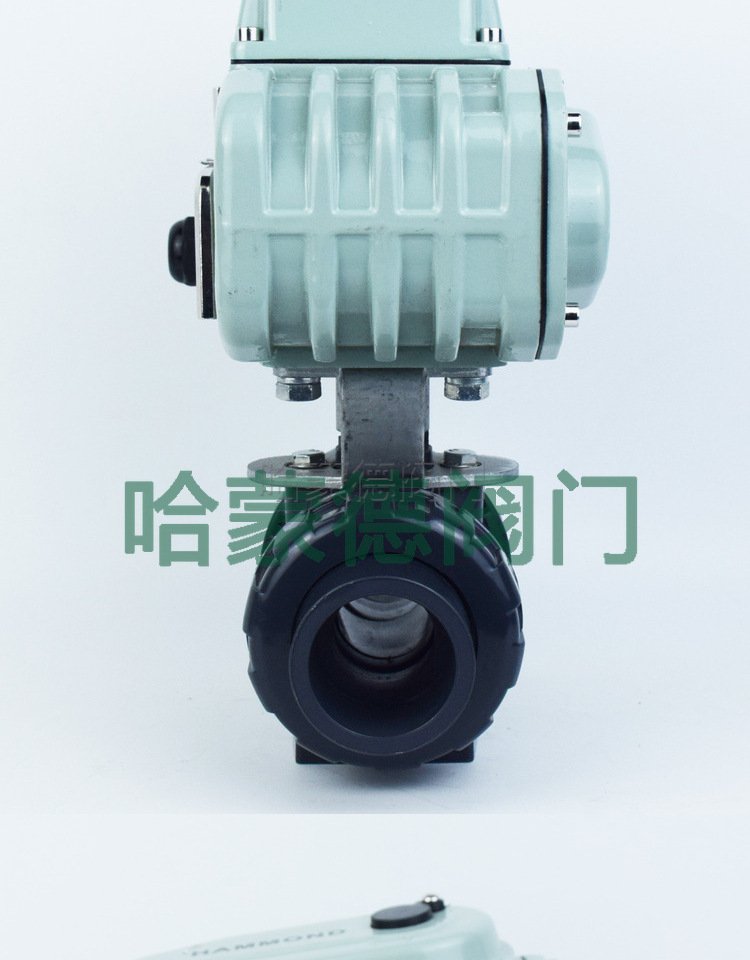

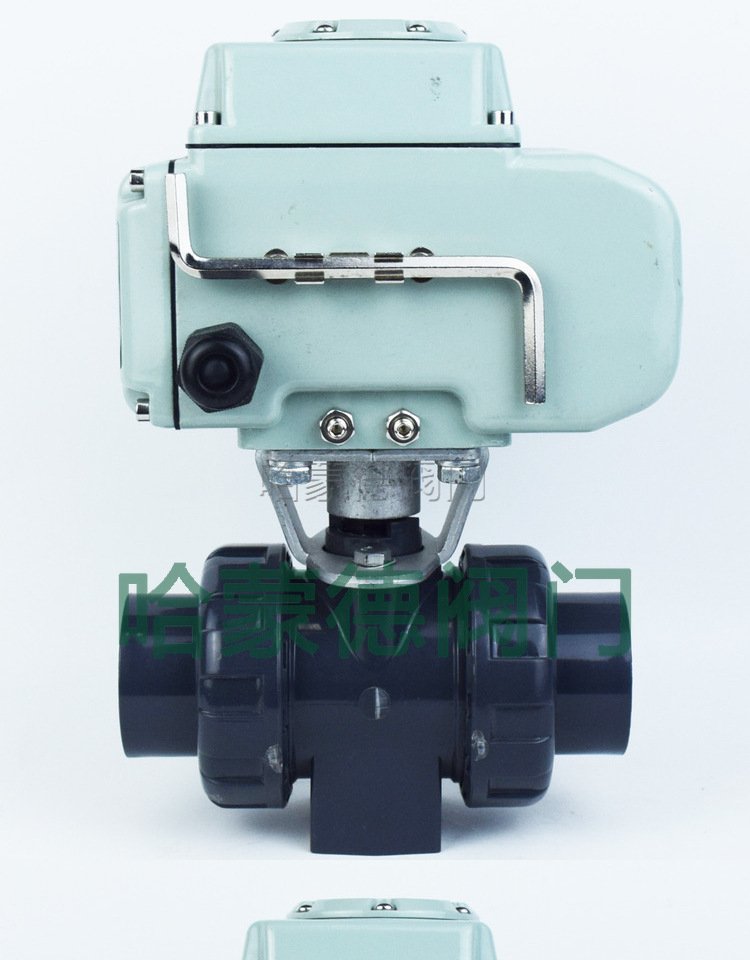

 电动UPvc活接球阀

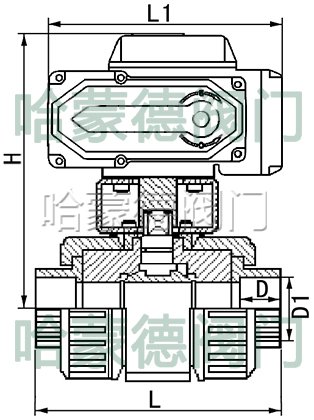

外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100
CNS D1 22.4 26.4 34.5 42.5 48.6 60.6 76.7 89.7 115
D 31 37 44 54 65 79 92 108 146
ANSI D1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76
D 31 37 44 54 65 79 92 108 146
DIN D1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4
D 31 37 44 54 65 79 92 108 146
JIS D1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7
D 31 37 44 54 65 79 92 108 146
L 112 132 144 167 172 206 273 303 333
L1 119 119 119 155 155 155 208 208 256
W 110 110 110 132 132 132 165 165 211
H 136.5 141.5 213 221 229 246 256 304 335
额定功率 5W 5W 15W 15W 15W 25W 25W 50W 50W
额定电流 0.01A 0.01A 0.2A 0.2A 0.2A 0.5A 0.5A 0.8A 0.8A
重    量 3KG 3.1KG 3.2KG 3.8KG 4.15KG 6.6KG 7.3KG 12.2KG 14.8KG

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
