产品概述：
VB3200比例积分电动二通阀、VB3300比例积分电动三通阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
结构特点：
1、执行器选用铸铝支架及塑料外壳，体积小、重量轻
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
4、具有0～10V或4～20mA反馈信号（选配）
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
6、功耗低、输出力大、噪音小
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀
适用范围：
|
介质 |
介质温度 |
公称压力 |
流量特性 |
渗漏量 |
|
热冷水、50%乙二醇、蒸汽 |
≤120℃ |
1.6MPa |
等百分比或线性 |
Kv值的0.01% |
技术参数：
|
型号 |
规格DN(mm) |
流量系数(KV) |
行程(mm) |
关闭压差(kpa) |
|
VB-3200 |
DN25 |
10 |
19 |
1400 |
|
DN32 |
16 |
22 |
800 |
|
|
DN40 |
25 |
22 |
500 |
|
|
DN50 |
40 |
22 |
400 |
|
1、阀体、阀座 |
2、阀瓣 |
3、阀盖 |
4、阀杆 |
5、填料 |
6、执行器 |
|
黄铜、青铜 |
1Cr18Ni9+NBR |
黄铜、青铜 |
1Cr18Ni9 |
聚四氟乙烯、NBR |
|
主要外形结构图及连接尺寸：
|
二通 |
三通 |
规格DN（mm） |
L |
H |
H1(三通) |
Kv(m3/h) |
行程(mm) |
关闭压差(KPa) |
|
VB3200-25 |
VB3300-25 |
25 |
10 |
250 |
80 |
10 |
19 |
1400 |
|
VB3200-32 |
VB3300-32 |
32 |
120 |
260 |
85 |
16 |
22 |
800 |
|
VB3200-40 |
VB3300-40 |
40 |
130 |
280 |
85 |
25 |
22 |
500 |
|
VB3200-50 |
VB3300-50 |
50 |
150 |
300 |
90 |
40 |
22 |
400 |
|
VB3200-65 |
VB3300-65 |
65 |
170 |
310 |
95 |
63 |
22 |
200 |

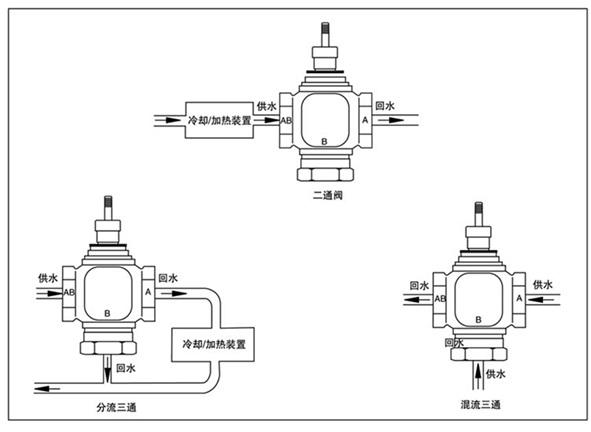

安装示意图：
