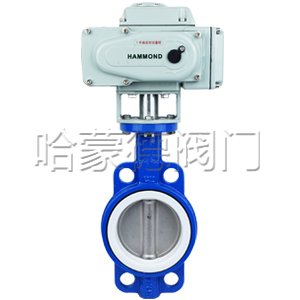

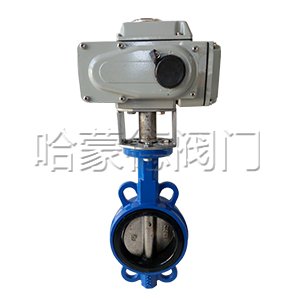

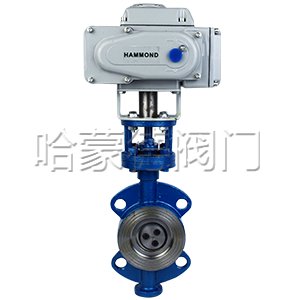

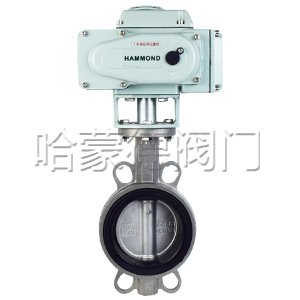

电动不锈钢对夹蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-84985528
  • 技术:022-85190966-2

概述:

    D971X电动不锈钢蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

1、电动蝶阀阀体只需最小的安装空间,任务原理容易牢靠。
2、电动蝶阀具有很大的流通性能,经过阀门的压力损失极小。
3、电动蝶阀具有十分明显的经济性,尤其是较大口径的蝶阀。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性,可用于调节或开关式控制。
6、特殊的阀座密封合适于介质较干净的液体和气体。

 技术参数和性能

哈蒙德电动执行器技术参数 D971X电动不锈钢蝶阀阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN50~500mm
输出力矩 50N·M~2000N·M 公称压力 PN1.0、1.6MPa
任选功能 开关型、触点型、开度信号、智能型 阀轴材质 碳钢、304/316/316L不锈钢
动作范围 0~90°±5° 阀体材质 球墨铸铁、 碳钢、不锈钢
动作时间 15秒/30秒/60秒 阀板材质 球墨铸铁、304/316/316L不锈钢 、尼龙
环境温度 -30°~60° 阀座密封 EPDM、NBR、耐磨橡胶
手动操作 附带手柄操作 结构形式 中线型 、无销型
限   位 电气、机械二重限位 温度 EPDM≤80℃、NBR≤68℃
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、空气、天然气
输入信号 0-10,1-5VDC/4-20mA(智能型) 特点 用途广、整体造价低、流量大、流阻小

外形尺寸

公称通径DN A B C D E 额定功率 额定电流
压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6
40 155 349 57 104 32 15W 0.2A
50 155 353 62 104 43 15W 0.2A
65 155 362 70 104 46 15W 0.2A
80 155 368 89 104 46 15W 0.2A
100 208 392 106 115 52 25W 0.5A
125 208 407 120 115 56 25W 0.5A
150 208 446 132 115 56 25W 0.5A
200 256 489 164 127 60 50W 0.8A
250 256 514 200 127 68 50W 0.8A
300 256 568 238 127 78 90W 1.0A
350 288 629 280 164 78 120W 1.2A
400 288 662 302 164 102 120W 1.2A
450 288 693 335 164 114 150W 1.2A
500 288 729 360 164 127 150W 1.2A

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。


声明:本文中所有文字、数据、图片均只适用于参考,电动不锈钢对夹蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
