H42F3,H42F46衬氟立式止回阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:022-85190966-1
  • 传真:022-24919002
  • 技术:022-85190966-5

产品概述:
H42F3、H42F46衬氟立式止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。



技术参数及执行标准:

公称通径(mm)

DN15~500

15~500

DN15~300

DN15~500

DN50~1200

DN200~1800

公称压力(MPa)

PN0.6~1.6

PN0.6~1.6

PN0.6~2.5

PN0.6~2.5

PN0.6~4.0

PN0.6~1.6

阀门材料

灰铸铁、碳钢、不锈钢

衬里材料

PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE

GXPO

适用介质

详见防腐衬里材料

工作温度(℃)

设计制造

GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D

结构长度

GB/T 12221-1989

连接法兰

JB/T 82.1-94、GB/T9113.1-2000

压力试验

GB/T 13927-1992



零件材料:

零件名称

材料

上下阀体

铸铁、铸钢、不锈钢、内衬F46、F3

阀瓣

铸钢、不锈钢、衬F46、F3

垫圈

F4



技术规范:

设计标准

GB12224

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

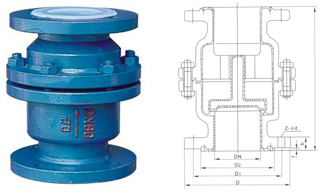

连接尺寸:

公称通径

标准值

参考值

DN
(mm)

NPS
(inch)

L

D

D1

D2

f

b

Z-Φd

WT(Kg)

PN0.6MPa主要连接尺寸

15

1/2

80

80

55

40

2

12

4-Φ14

2.5

20

3/4

90

90

65

50

2

14

4-Φ14

3.5

25

1

100

100

75

60

2

14

4-Φ14

4

32

11/4

110

120

90

70

2

16

4-Φ18

5

40

11/2

125

130

100

80

3

16

4-Φ18

6

50

2

140

140

110

90

3

16

4-Φ18

8

65

21/2

160

160

130

110

3

16

4-Φ18

10

80

3

185

185

150

125

3

18

8-Φ18

13

100

4

210

205

170

145

3

18

8-Φ18

25

150

6

300

260

225

200

3

20

8-Φ23

46

200

8

380

315

280

255

3

22

12-Φ23

100

250

10

356

370

335

310

3

24

12-Φ23

155

300

12

457

435

395

362

4

24

12-Φ23

180

350

14

533

485

445

412

4

26

16-Φ23

220

400

16

572

535

495

462

4

28

16-Φ23

275

450

18

610

590

550

518

4

28

16-Φ23

300

500

20

610

640

600

568

4

30

16-Φ23

392

PN1.0MPa主要连接尺寸

15

1/2

80

95

65

45

2

14

4-Ф14

2.5

20

3/4

90

105

75

55

2

16

4-Ф14

3.5

25

1

100

115

85

65

2

16

4-Ф14

4

32

11/4

110

135

100

78

2

18

4-Ф18

5

40

11/2

125

145

110

85

3

18

4-Ф18

6

50

2

140

160

125

100

3

20

4-Ф18

8

65

21/2

160

180

145

120

3

20

4-Ф18

10

80

3

185

195

160

135

3

22

4-Ф18

13

100

4

210

215

180

155

3

22

8-Ф18

25

150

6

300

280

240

210

3

24

8-Ф23

46

200

8

380

335

295

265

3

26

8-Ф23

100

250

10

356

390

350

320

3

28

12-Ф23

155

300

12

457

440

400

368

4

28

12-Ф23

180

350

14

533

500

460

428

4

30

16-Ф23

220

400

16

572

565

515

482

4

32

16-Ф25

275

450

18

610

615

565

532

4

32

20-Ф25

300

500

20

610

670

620

585

4

34

20-Ф25

392

PN1.6MPa主要连接尺寸

15

1/2

80

95

65

45

2

14

4-Ф14

2.5

20

3/4

90

105

75

55

2

16

4-Ф14

3.5

25

1

100

115

85

65

2

16

4-Ф14

4

32

11/4

110

135

100

78

2

18

4-Ф18

5

40

11/2

125

145

110

85

3

18

4-Ф18

6

50

2

140

160

125

100

3

20

4-Ф18

8

65

21/2

160

180

145

120

3

20

4-Ф18

10

80

3

185

195

160

135

3

22

8-Ф18

13.5

100

4

210

215

180

155

3

24

8-Ф18

28.5

150

6

300

280

240

210

3

28

8-Ф23

48

200

8

380

335

295

265

3

30

12-Ф23

105

250

10

356

405

355

320

3

32

12-Ф25

165

300

12

457

460

410

375

4

34

12-Ф25

195

350

14

533

520

470

435

4

38

16-Ф25

238

400

16

572

580

525

485

4

40

16-Ф30

295


声明:本文中所有文字、数据、图片均只适用于参考,H42F3,H42F46衬氟立式止回阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:022-85190966-1 。
