安全阀型号含义编辑说明大全
时间:2018-05-29 14:23来源:未知 作者:admin 点击:
次
本文详细介绍了各种安全阀的型号所代表的含义、安全阀连接形式代号所代表的含义、安全阀结构形式代号所代表的含义、阀座密封面材料代号所代表的含义、安全阀公称压力代号以及安全阀阀体材料代号所代表的含义。

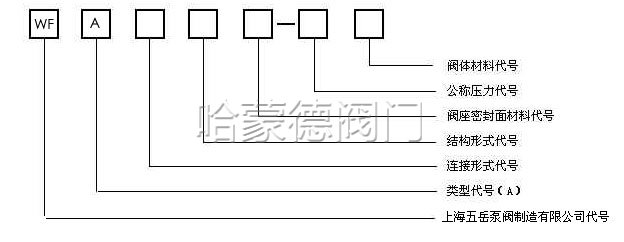

一、安全阀型号含义
二、安全阀连接形式代号
三、安全阀结构形式代号
四、阀座密封面材料代号
注:当阀座和阀办密封面材料不同时,用低硬度材料代号。
五、安全阀公称压力代号
公称压力代号用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力值的10倍。
当标注工作温度和工作压力时,工作压力须用P标志并在P字的右下角附加介质最高温度数字,该数字是以10除介质最高温度数值所得的整数。如:工作温度为540℃,工作压力为10MPa的阀门,其代号为P54100。
六、安全阀阀体材料代号
注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体,省略本代号。

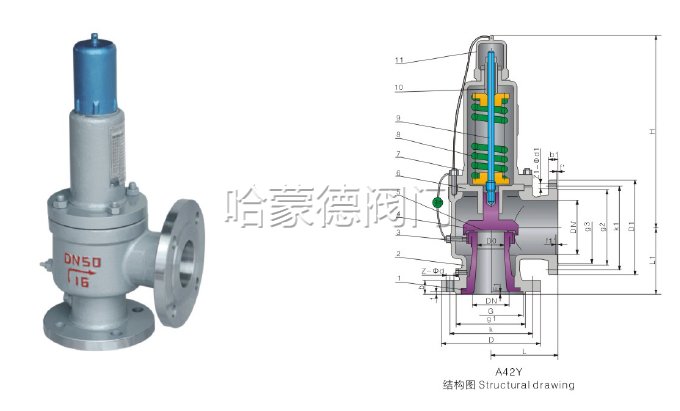

举例说明: A42Y—16P DN80
A表示安全阀; 4表示法兰连接; 2表示弹簧全启式; Y表示密封面材料为硬质合金; 16表示公称压力为1.6MPa; P为不锈钢; 口径80mm; 该安全阀为弹簧封闭全启式安全阀。
